电源适配器PCB板工艺处理及布局

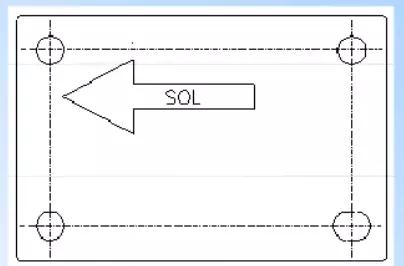

一、 电源适配器每一块PCB上都必须用箭头标出过锡炉的方向:
电源适配器厂家

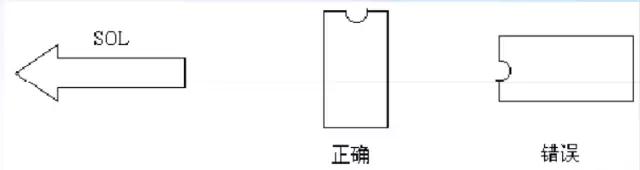

二、 电源适配器布局时,DIP封装的IC摆放的方向必须与过锡炉的方向成垂直,不可平行,如下图;如果布局上有困难,可允许水平放置IC(SOP封装的IC摆放方向与DIP相反)。
电源适配器PCB板工艺处理及布局
三、 布线方向为水平或垂直,由垂直转入水平要走45度进入。
四、 若铜箔入圆焊盘的宽度较圆焊盘的直径小时,则需加泪滴。如下图电源适配器的发展历史
电源适配器厂家
五、 布线尽可能短,特别注意时钟线、低电平信号线及所有高频回路布线要更短。
六、 模拟电路及数字电路的地线及供电系统要完全分开。

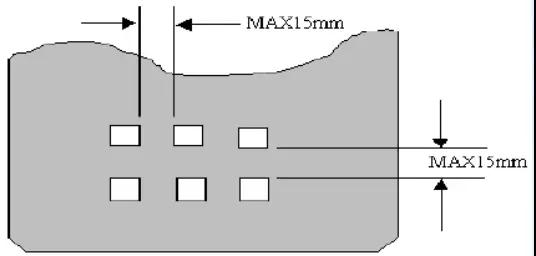

七、 如果印制板上有大面积地线和电源线区(面积超过500平方毫米),应局部开窗口。如下图:
电源适配器厂家
八、横插元件(电阻、二极管等)脚间中心,相距必须湿300mil,400mil及500mil。(如非必要,240mil亦可利用,但使用与IN4148型之二极管或1/16W电阻上。1/4W电阻由10.0mm开始)跳线脚间中心相距必须湿200mil,300mil,500mil,600mil,700mil,800mil,900mil,1000mil。
九、PCB板上的散热孔,直径不可大于140mil。开漏形式的电路由何特点

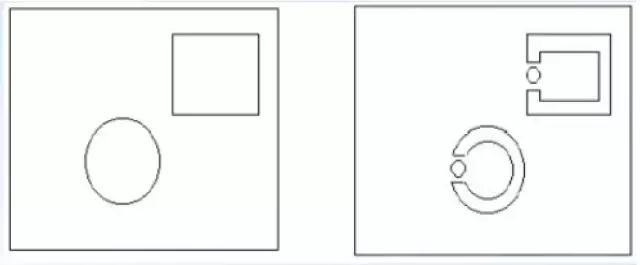

十、PCB上如果有Φ12或方形12MM以上的孔,必须做一个防止焊锡流出的孔盖,如下图(孔隙为1.0MM)
电源适配器厂家
十一 在用贴片元件的PCB板上,为了提高贴片元件的贴装准确性,PCB板上必须设有校正标记(MARKS),且每一块板最少要两个标记,分别设于PCB的一组对角上,如下图:
电源适配器
十二、贴片元件的间距:
电源适配器厂家

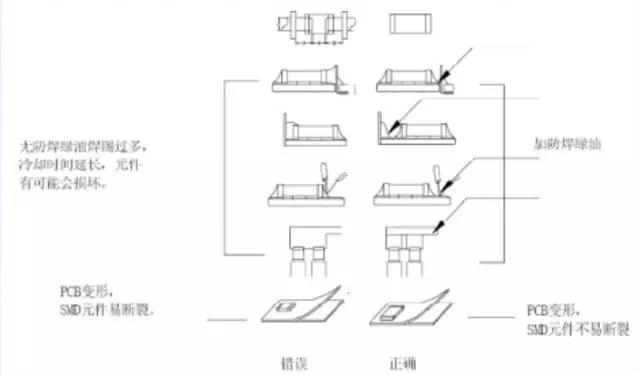

十三、贴片元件与电插元件脚之间的距离。电动玩具电源适配器如下面两图:
电动玩具电源适配器
电源适配器厂家

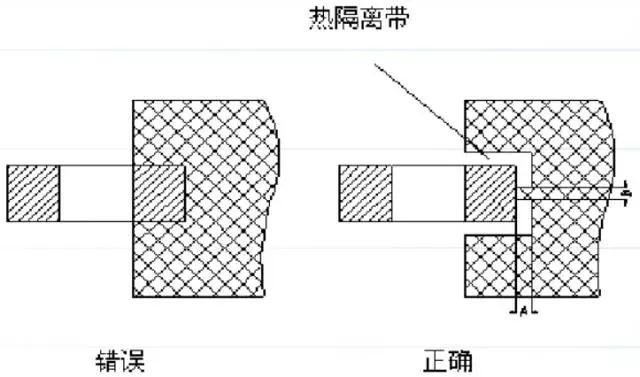

十四、SMD器件的引脚与大面积铜箔连接时,要进行热隔离处理,如下图:
充电器厂家
十五、元件焊盘中心孔要比器件引线直径稍大一些,焊盘太大易形成虚焊,焊盘外径D一般不少于(d+1.2)mm,d为引线孔径,对高密度的数字电路,焊盘最小直径可取(d+1.0)mm,孔径大于2.5mm的焊盘适当加大。元件摆放整齐、方向尽量一致

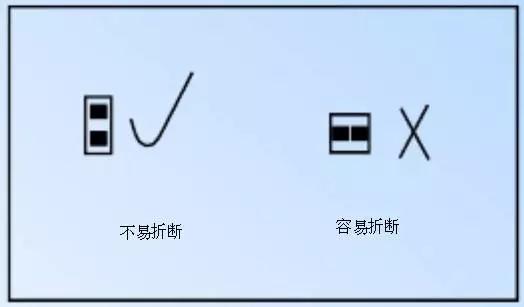

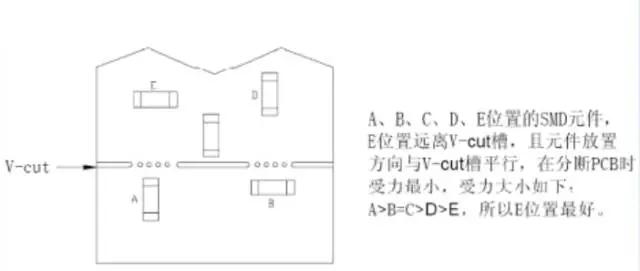

十六、对于PCB板上的贴片元件长轴心线尽量与PCB板长轴心线垂直的方向排列、不易折断。

电源适配器PCB板工艺处理及布局
