电源适配器安规距离要求

电源适配器安全距离包括电气间隙(空间距离),爬电距离(沿面距离)和绝缘穿透距离。
 1、电气间隙:两相邻导体或一个导体与相邻电机壳表面的沿空气测量的最短距离。
2、爬电距离:两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。

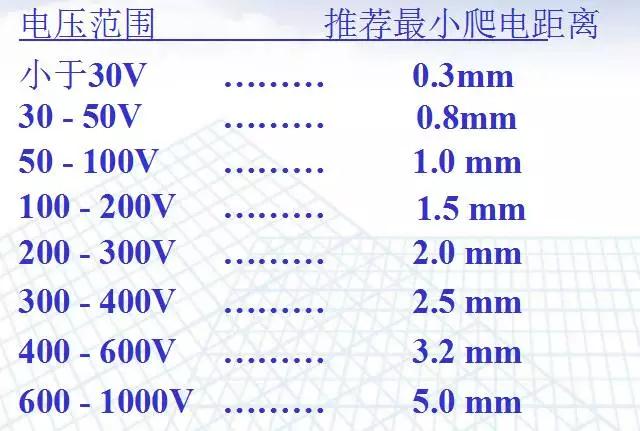

一、爬电距离和电气间隙距离要求,可参考NE61347-1-2-13/GB19510.14.
(1)、爬电距离:输入电压50V-250V时,保险丝前L—N≥2.5mm,输入电压250V-500V时,保险丝前L—N≥5.0mm;电气间隙:输入电压50V-250V时,保险丝前L—N≥1.7mm,  输入电压250V-500V时,保险丝前L—N≥3.0mm;保险丝之后可不做要求,但尽量保持一定距离以避免短路损坏电源。
(2)、一次侧交流对直流部分≥2.0mm
(3)、一次侧直流地对地≥4.0mm如一次侧地对大地
(4)、一次侧对二次侧≥6.4mm,如光耦、Y 电容等元器零件脚间距≤6.4mm 要开槽。

(5)、变压器两级间≥6.4mm 以上,≥8mm加强绝缘。

充电器厂家

电源适配器安规距离要求

桌面式电源适配器安规也就是安全标准规格, 安规对制造的装置与电组件有明确的陈述与指导, 以提供具有安全与高品质的产品给终端使用者其目的主要是用来防止electric shock, energy hazards, fire, mechanical and heat hazards, radiation hazardschemical hazards等对人体造成的伤害.
一般地, 每一个国家都可以建立自己本国的电气安全标准, 但是大多数的电源制造厂商都是使用IEC,VDE,UL,CSA 安全标准作为解决安全之需求.UL 与VDE 的安全标准有本质上的差异,UL 规格比较集中在防止失火的危险, 而VDE 规格则比较关于操作人员的安全, 对于电源供给器而言,VDE 乃是最严厉的电气安全标准.
安规政策:高压测试和接地测试零缺点.


文章转载自网络,如有侵权,请联系删除。
