开关电源适配器的基本工作原理及研究意义

研究开关电源的意义
我国是开关电源适配器生产大国,全球约60%以上的开关电源适配器产自中国。2005年我国共生产电源适配器37亿只,比2004年增长10%,而且今后几年内仍将以10%的速度快速增长。但是我国幵关电源技术的总体水平并不高,还比较落后。主要表现在:产品技术落后,我国生产的开关电源适配器仍以UC3842控制芯片为主,效率低,平均效率仅为64%«待机功耗大,大多数开关电源不能满足绿色电源的标准。因此,在我国广泛的开展开关电源适配器的理论与实践的研究有着非常重要的现实意义。

表1.1 120W软开关电源适配器性能指标

输入电压 VIN: 85-275VAC
输入频率fL: 47-63HZ
输出电压V。:19VDC
输出功率P。> 120W
适配器效率n: 92%
开关频率fs: 200KHz
功率耗散分配系数:Z=0.4




开关电源适配器的基本工作原理
2.1基本的PWM变换器
PWM变换器就是通过改变功率开关管在一个周期(Ts)内,导通时间Tw与Ts的比值(即:占空比)来控制电源输出电压的一种能量变换器。它与线性稳压器相比,具有体积小、重量轻、效率高的优点。
2.1.1 Buck变换器

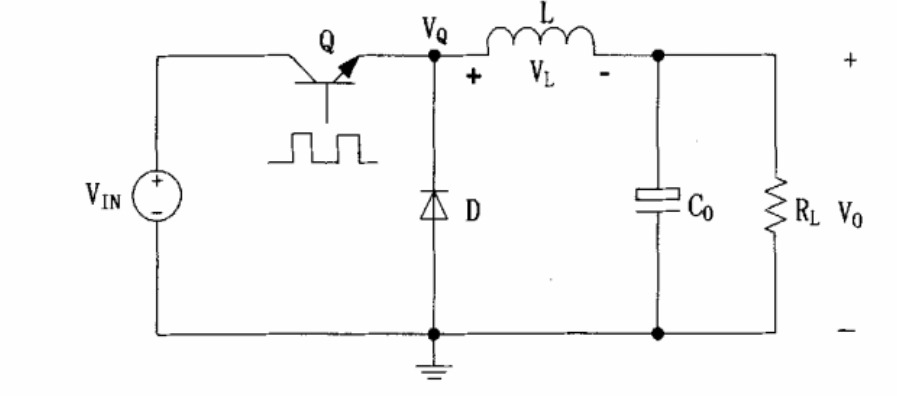

Buck变换器的基本电路拓扑如图2.1所示,它由开关管Q、二极管D、滤波电感L以及滤波电容CO构成。
Buck变换器的基本电路拓扑
Buck变换器工作原理:
为了简化分析过程,我们作如下假设:
1、 开关管Q和续流二极管D为理想器件,即:导通时间、截止时间以及导通电阻均为零。
2、 滤波电感L和滤波电容C。均为理想器件,电感始终工作在线性区,寄生电阻为零,电容的串联阻抗为零。
3、 输出电压的纹波很小,可以忽略不计。
