电源转换器是什么？

一、电源转换器是什么？
电源转换器又称交流转换器，是变压器的一种．由于世界各国及地区的电力环境不同，民用电压也存在差异，各国电器的电压适用范围也不同．常见的有220V 电压和110V电压两种．随着世界科技日新月异的进步，民间交流越来越频繁，交流转换器便成为出国人士的必备用品，给人们的工作生活带来极大的便利，并节省了资金，减少了能源的浪费．
电源转换器是学名，也就是插线板、也叫排插、插板、接线板，香港人叫拖线板等。拿起我们平时使用的插线板后面除了印有电源转换器的产品名称外，还有一些电气参数，例如最大电压，最大电流，频率等。大家在使用电源转换器的时候要按照这些参数来使用，使用不当的话，特别是使用劣质电源转换器的时候，会发生触电、火灾等不安全事故。早期国内的电源转换器都是由国有企业在生产，随着市场经济的推进，私营企业也开始进入到电源转换器的行业来，使得电源转换器产业呈现百家争鸣的景象。

二、产品种类
目前，世界上的用电插座存在着多种标准有中国标准、美国标准、欧洲标准、英国标准和南非标准等。
中国标准中国标准的插座除中国外，还有澳大利亚使用，特征是三个扁头；
美国标准的插座，美国、加拿大、墨西哥等国家使用，特征是一圆两扁；
欧洲标准的插座在德国、丹麦、芬兰、法国、挪威、瑞典、意大利、荷兰、波兰、葡萄牙和韩国等国家使用，特征是两个圆头；
德国民用供电电压是220V±10%，50Hz，和中国一样。
英国标准的插座在英国、印度、巴基斯坦、新西兰等国家和中国香港使用，特征是三个方头；另外英国也有2脚插座，一般用于电动剃须刀，伏度比较小不适合中国的电器电压。
南非标准的插座主要是在南非使用，特征是三个圆头。

三、电压转换器与电源转换器的区别
电压转换器与电源转换器虽然只有一字之差，很多时候用户都容易搞混这两者的意思，电源转换器在百度百科是这么解释的：电源转换器又称交流转换器，是变压器的一种。由于世界各国及地区的电力环境不同，民用电压也存在差异，各国电器的电压适用范围也不同。常见的有220V电压和110V电压两种。如果按这个解释的意思理解，那么这两者其实是一种产品，电压转换器起到的作用也是实现电压转换，常用也是220V转110V和110V转220V两种。
如此一说难道两者就没有区别可言了?不，是有区别的，由于之类产品近几年才刚刚兴起，出境旅游及海淘间接促使这类产品走入市场，需求也在逐步增大，用户的认知对新品是有些欠缺的，所以把这两者区分出来，找电源转换器的一般需要的是便捷式转换插座，或者转换排插等这一类。这一类特点通常方便临时出行，携带方便，功率相对较小。
那电压转换器呢?这一类便是海淘电器的所爱了，从国外淘国内用的一些生活电器比较典型的有：电饭煲、料理机、吹风机、空气净化器等等。然而这一类进口电器电压与国内220V家用市电不同，属于110V电压，所以必须实现电压转换才能正常使用。其特点在于，功率大、频率低，适用于生活电器类。
前者适用于电子产品类，比如在国外手机需要充电，那么就会用到电源转换插座。这就是电压转换器与电源转换器的区别，功能作用是相同的，只是人们对它的认知与适用场景分成了两个类别。

四、三种电源转换器电路设计图

主要介绍了3.3V→5V电平转换器、模拟增益电路和模拟补偿电路三种电源转换器的设计原理图，对电路图进行简单的讲解。

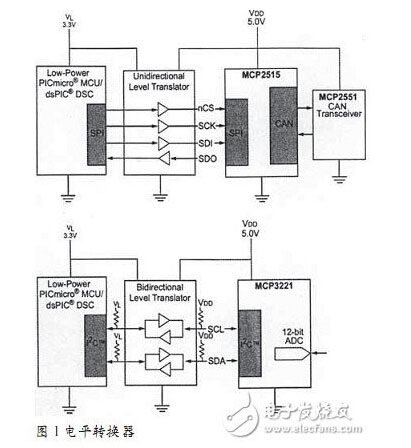

3.3V→5V电平转换器可以直接构成电平转换，往往是采用集成方案。有不同性能的电平转换器，有双向和单相配置、不同电压转换和不同速度的，用户根据需要选择最好的方案。器件间板级通信（如MCU到外设）往往靠SPI或I2C。对于SPI，采用单向电平转换器是合适的，而对于I2C，必须采用双向方案。图1说明了这两种方案。

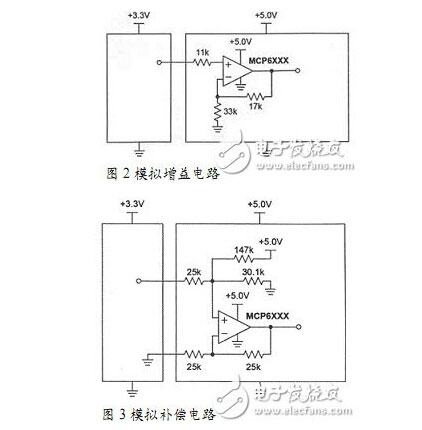

3.3V→5V模拟增益电路图2所示的模拟增益电路用于从3.3V电源到5V电源时调节模拟电压。图中33KΩ和17KΩ设置运放增益。11KΩ电阻限制返回到3.3V电路的电流。

3.3V→5V模拟补偿电路图3所示电路为3.3V和5V之间的转换补偿一个模拟电压。此电路从3.3V电源到5V电源偏移一个模拟电压。147KΩ和30.1KΩ 及+5V电源等效于0.85V电压源与25KΩ电阻和运放构成一个1V/V增益的差分放大器。0.85V等效电压源使输入端任何信号偏移同样的量值。中心在3.3V/2=1.65V的信号也将中心处于5.0V/2=2.50V。左上方的电阻限制来自5V电路的电流。

五、车载电源转换器

车载电源转换器在国外市场受到普遍欢迎。在国外因汽车的普及率较高，外出工作或外出旅游即可用车载电源转换器连接蓄电池带动电器及各种工具工作。
中国进入WTO 后，国内市场私人交通工具越来越多，因此，车载电源转换器作为在移动中使用的直流变交流的转换器，会给你的生活带来很多的方便，是一种常备的车用汽车电子装具用品。通过车载电源转换器点烟器输出的可以是 75W 、100W 、150W 、300W 直到3000W 等功率规格的。300W以上功率车载电源转换器要通过连接线接到电瓶上。把家用电器连接到车载电源转换器的输出端就能在汽车内使用各种电器象在家里使用一样方便。

可使用的电器有：手机、笔记本电脑、数码摄像机、照相机、照明灯、电动剃须刀、 CD 机、游戏机、掌上电脑、电动工具、车载冰箱及各种旅游、野营、医疗急救电器等。
