东莞市玖琪实业有限公司适配器产品知识

电源适配器产品系列种类:我们公司目前的电源适配器产品系列有6W系列电源适配器;12W系列电源适配器13.5系列电源适配器;15W系列电源适配器;24W系列电源适配器;36W系列电源适配器;65W系列电源适配器;5W直插电源适配器;10W直插电源适配器等。

产品结构:6W系列电源适配器外形为插墙式,输出有带USB或带DC线,插脚有美规插脚,欧规插脚,国标插脚,英规插脚,澳规插脚等

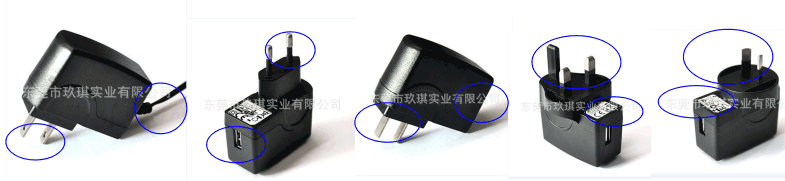

美规插脚带线                                欧规插脚带USB                国标插脚带USB            英规插脚带USB           澳规插脚带USB



产品组成主要零件:


1.铭牌:标识用,注意:Power adapter的型号,INPUT(输入),OUTPUT(输出),电压*电流=功率,安规图案,能效等。


2.外壳(上盖/下盖):结构卡扣立式;下売插脚有美规插脚;欧规插脚;国标插脚;英规插脚;澳规插脚等。
3.DC线
4.USB:输出接口,传输直流电。
5.变压器:能量的传递/能量的储存,在一次电路与二次电路间起安全隔离作用和变压之类的作用。
6.电源IC:电源管理控制IC,低功耗,高效节能,各种可自恢复的保护功能,包括限流保护(OCP),过温保护等。
7.MOS管:英文全称叫MOSFET,即金属氧化物半导体型场效应管,在开关电路中起开关的作用。
8.PCB板:中文名称为印刷线路板,是电子元器件的支撑体,是电子元器件电气连接的载体。
9.整流桥堆:将交流电转换为直流电。
10.电阻保险丝:绕线保险电阻,平时可当做电阻器使用,一旦电流异常时就发挥其保险丝的作用来保护。
11.Y电容:是分别跨接在电力线两线和地之间(L-E,N-E)的电容,抑制共模干扰,EMI的安规电容。
12.肖特基二极管:起整流作用
13.电解电容:有滤波,隔直流,旁路(去耦),耦合,储能的作用。
14.棒形电感:起杂讯滤波作用。
15.工字电感:起滤波作用。
16.贴片电容:滤波和储能的作用。
17.贴片电阻:限流、分压、取样等作用。
18.弹片:用于连接交流电输入。
19.热收缩套管:对电阻保险丝提供阻燃/绝缘保护。
20.硅胶:固定零件的作用。
