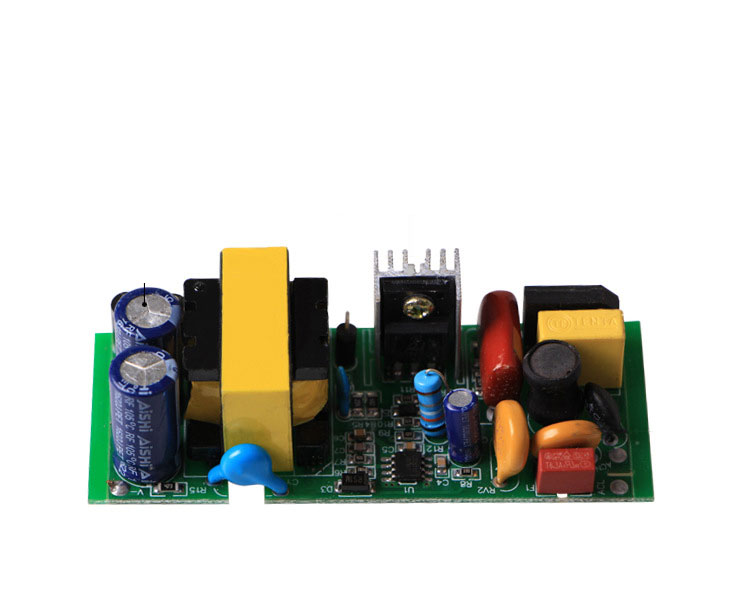

电源PCB设计阶段应注意的细节

2、PCB的元器件封装，标准库里面的按实际情况需要更改，贴片元件焊盘加大;插件元件的孔径比元件管脚大0.3mm，焊盘直径大于孔0.8mm以上，焊盘大些方便焊接，元器件过波峰焊也容易上锡，PCB厂家做出来也不容易破孔。还有很多细节的东西多了解些对生产是很大的功劳啊。

3、安规的要求在PCB上的体现，保险丝的安规输入到输出距离3mm以上，保险丝带型号需要印在PCB上。PCB的板材也有不同的安规要求，对应需要做的认证与供应商沟通能否满足要求。相应的认证编号需印到PCB上。初级到次级的距离8mm以上，Y电容注意选择Y1还是Y2的，跨距也要求8mm以上，变压器的初级与次级，用挡墙或者次级用三层绝缘线飞线等方法做爬电距离。

4、桥堆前L，N走线距离2.5mm以上，桥堆后高压+，-距离2.5mm以上。走线为大电流回路先走，面积越小越好。信号线远离大电流走线，避免干扰，IC信号检测部分的滤波电容靠近IC，信号地与功率地分开走，星形接地，或者单点接地，后汇总到大电容的“-”引脚，避免调试时信号受干扰，或者抗扰度出状况。

5、IC方向，贴片元器件的方向，尽量放到整排整列，方便过波峰焊上锡，提高产线效率，避免阴影效应，连锡，虚焊等问题出现。

6、打AI的元器件需要根据相应的规则放置元器件，之前看过一个日本的PCB，焊盘做成水滴状，AI元件的引脚刚好在水滴状的焊盘上，漂亮。

7、PCB上的走线对辐射影响比较大，可以参考相关书籍。还有1种情况，PCB当单面板布线，弄完后，在顶层敷整块铜皮接大电容地，抑制传导和辐射很有效果。

8、布线时，还需要考虑雷击，ESD时或其他干扰的电流路径，会不会影响IC。
