现阶段,目前市面上直插式电源适配器依据插头组装方式分成可拆卸插头与不可拆卸插头两类。依据插合面结构形式可分成:一种是平面式(一个面而且边缘为直角);另一种是台阶式(一个面且边缘形状是弧形倒角,或两个面的台阶式)。
对于带台阶式的设备来说,台阶的高低、到边缘的间距等会影响到产品安全性能。
这篇文章以现阶段适用较广的单相两极直插式电源适配器(含充电器)举例对其插头的检查规定进行讲解并得出案例分析报告。
一、单相两极直插式插头
尺寸规定及测量方法
I.标准规定
依据标准GB1002—2008条款5.2,单相两极插头参数及尺寸见图1和表1。

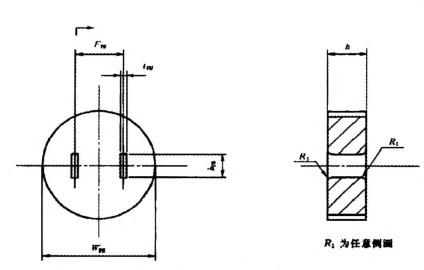

单相两极插头量规及量规尺寸见图2和表2。
2测量方法

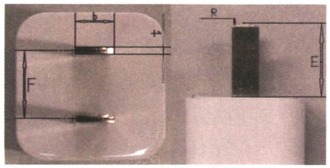

图2采用专用量规、分度值为0.02mm的游标卡尺,插销顶部倒圆部分尺寸采用适当量具(如半径量规)测量。量规的插入力应不大于40N。

单相两极插头

二、插头插销到边缘的间距规定及测量方法
依据GB1002—2008第5.4条规定,插销到边缘的间距应当不小于6.5mm,边缘指的是插合面的边缘即与插座能直接接触的平面的边缘。

插销到边缘的间距应取插销任何方向到边缘的最小距离。这个间距的测量方法与取值与设备插销面的结构有关。下面得出几种常见的直插式电源适配器插销到边缘间距的测量方法与合格判定。

单相两极插头量规

1.平面式电源适配器
对于平面式(一个面而且边缘为直角的)电源适配器,插销到边缘的间距即是到电源适配器实际边沿的间距,如图3示。

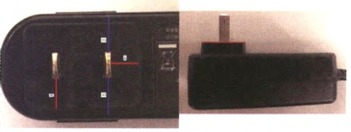

插销到边缘距离路径
插销到边缘距离路径
可目测从图3中得出最小的测量路径应是红色标线指示的路径,测得的最小值大于等于6.5mm即符合要求。

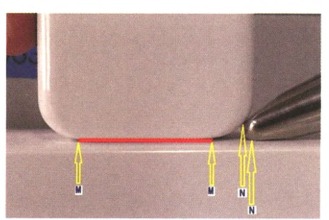

对于台阶式(一个面并且边缘形状是弧形倒角,或两个面的台阶式),当一个面且边缘形状是弧形倒角形成的台阶,如图4所示。图中M点为插合面边沿点,N点为试验指接触点。
插销插合面上测量距离即M点到插销的距离小于6.5mm,但是满足下面两项要求时,也可判为合格。
当插销完全插合时,从试验指接触点N(图中取距离数值较小者)到插销的距离大于或等于6.5mm,并且在插销部分插合的状态下,防触电试验通过(试验指不能接触到带电插销)

直插式适配器全插合图

在测量插销到边缘的距离时应测量插销到试验指接触点的距离,如图5所示即图中A路径的距离,图中B路径为插销到设备外边沿的距离,图中C主插合面边沿到插销的距离。

边缘是弧形倒角的适配器

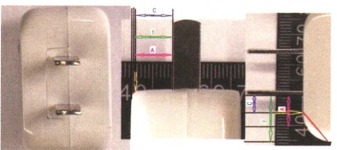

在图6中右侧照片中红线指示的是小台阶,左侧照片中的红线路径(A)是小台阶的插销到边沿的距离,蓝色线路径(B)是大台阶插销到边沿的距离
两个台阶式适配器
2.可拆卸插头式适配器
采用可拆卸插头的适配器时,当插头拆卸下来时其尺寸也应符合相应的要求。
图7中A和B路径为插销到直角边沿的距离,C路径为插销到试验指接触点的距离。
可拆卸插头插销到边缘的距离

图7可拆卸插头插销到边缘的距离
台阶式的直插式适配器的插销到边缘距离的测量,如果图5或图6所示A路径的测量值不小于6.5mm,或图7中的A、B和C路径的测量值不小于6.5mm,且图5中的A路径或图7中的C路径还应进行补充进行以下测试。

对于插销,将标准试验施加到插销与插座部分完全插合时的各个可能的位置上,试验指不应接触到带电件(主要指插销)。部分插合状态中,最严酷的位置为插销刚开始接触到插座内部带电件的位置,此时插销已经成为带电件,并且利于试验指触及插销导致触电事故。

单相两极插座不接触规Esg尺寸

表3和图8为单向两极插座不接触规的尺寸要求及不接触规示意图(GB1002—2008)。
其中E。窖为不接触规的长度,其允许值为8.40~8.45mm。也就是说,插销开始插入插座的时候,插入8.40mm以内是不会接触带电件的,一旦达到8.40~8.45mm的深度,则可能接触到带电件,成为危险带电件,如果此时标准试验指仍然能触碰到插销,则说明此插座不满足防触电要求,判定不合格。

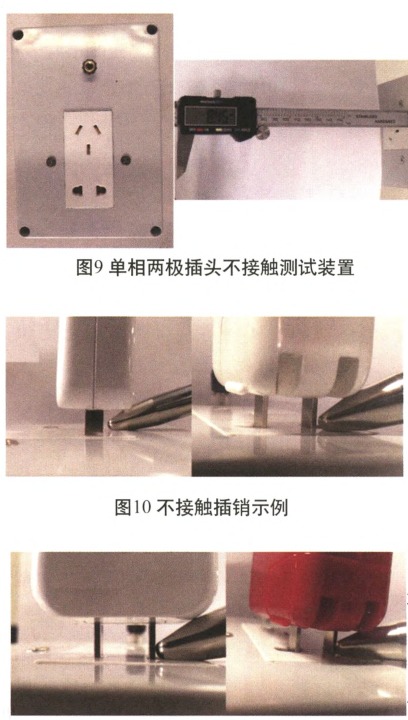

单相两极插头不接触测试装置
图9为单相两极插头不接触测试装置,通过不接触规校正到刚好不接触,也就外表面到下面金属支撑件足巨离约8.40~8.45mm。
将直插式产品插入此规,直至接触到底部金属支撑件,然后取标准试验指试图接触插销,如果接触不到带电插销,则说明没有触电危险,为合格;反之为不合格。
用不接触测试装置进行测量的合格示例见图10,不合格示例见图11。

三、小结
综上所述,单相直插式设备插销到边缘的距离合格判定有两种情况。
1.插销插合面上测量插销到边沿的距离大于6.5mm,则直接判为合格。
2.插销插合面上测量距离小图10不接触插销示例于6.5mm,当满足插销完全插合时,从试验指接触点到插销的距离大于或等于6.5mm和后插销部分插合的状态下,防触电测试通过(试验指不能接触到带电插销),这两项要求时,也可判为合格。

文章转载自网络,如有侵权,请联系删除。
