5V电源适配器无电压输出维修技巧

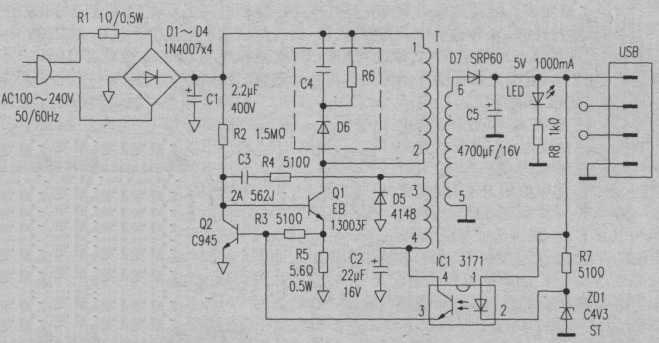

故障现象:一台5V电源适配器通电后无电压输出，并且指示灯不亮分析与检修:通过故障现象分析，说明电源内部异常。拆开后，察看查市电输入端限流电阻R1(1Ω/0.5W)的表皮已开裂，检测后确认开路，说明有过流现象。为了便于检修，根据线路板实物(线路板上标识为 KS-518)绘制出原理图，如附图所示。

【提示】充电时应先接上负载后再通电，充好电后应先拔下充电器，再断开负载，尽量避免在市电过高时空载通电或断开负载。

 一台电源适配器，工作时发出很大的“吱吱”声，影响用户的工作情绪。

检修过程：一般来说，电源适配器存在微弱的工作噪声是正常的，但如果噪声响到令人心烦，那就是故障。因为电源适配器中只有在开关变压器，或者电感线圈的磁环与线圈之间有较大活动间隙时才会导致“吱吱”的产生。拆开适配器后，在不通电的情况下用手轻轻拨动两个电感上的线圈部分，若没有松动的感觉，可以肯定，适配器的工作噪声源来自开关变压器。
消除开关变压器工作时“吱吱”声的方法有：
（1）用电烙铁对开关变压器几个引脚与印刷电路板的连接焊点重新焊接，焊接时用手把开关变压器压向电路板，使开关变压器底部与电路板紧密接触。
（2）在开关变压器的磁芯与线圈之间塞入合适的塑料片或用环氧树脂胶封固。
（3）在开关变压器与电路板之间垫入硬质纸片或塑料片。
本例中，采用第一种方法没有收到效果，只好把开关变压器从电路板上拆下，采用第二种方法尝试， “吱吱”声被消除。
