电源适配器内部结构

关于电源适配器，他有着众多的好处，所以才应用如此广泛。除了市面上的充电器五花八门，不管是五福一安的苹果充，还是功率越来越大的各类闪充，外观看上去都差不多。但是，它们的内部结构却有可能天差地别。拆开外壳，我们能看到数以百计的、各式各样的电子元器件和复杂交错的线缆，不免让人眼晕。

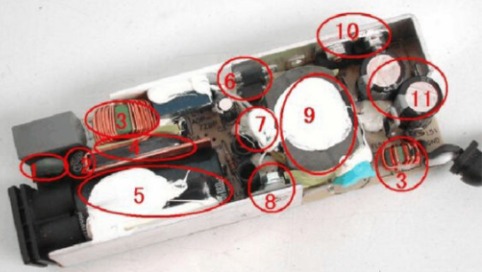

一、我们先来了解一下电源适配器内部结构的部件名称及功能：
1：压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其它电路不被烧坏。
2：保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其它元件。
3：电感线圈（又称扼流圈），主要功能是降低电磁干扰。
4：整流桥，规格为D3SB，作用是把220V交流电变为直流电。
5：滤波电容，规格为180uF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。
6：运放IC（集成电路），保护电路、电压调节的重要组成部分。
7：温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时（不同品牌的电源适配器，其设定的温度阀值略有不同），保护电路会切断适配器的电压输出，从而保护电源适配器和笔记本电脑的部件不受损害；
8：大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。
9：开关变压器，开关电源中的核心元件之一，主要作用是变压的功能。次级整流管的功能是把低压交流电变为低压直流电在IBM的电源适配器中，整流管往往是由两个大功率整流管并联工作的，以此获得较大的电流输出。
10：次级整流管，功能是把低压交流电变为低压直流电。在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。
11：次级滤波电容，规格为820uF/25V，共有两个，起滤除低压直流电中的纹波的作用。除上述元件外，电路板上还有可调电位器及其它阻容元件。

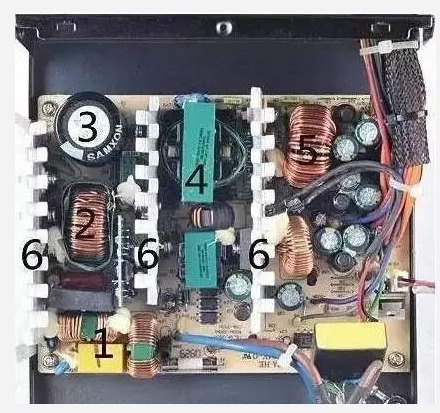

二、这个是某电脑电源的内部结构图，序号1～6分别标识出了大家应该着重观察的部分。
1、二级EMI滤波电路。这部分的作用是将外部电网进入的市电进行过滤，得到比较纯净的交流电供后续使用。
2、PFC电路。它的作用是在交流电转换成直流电的过程中减少谐波，降低对室内电网和市电电网的干扰，减少市电损耗。
3、高压滤波电容。它的作用是净化高压直流电，为后续的高低压转换提供相对“纯净”的电流。
4、电源拓扑。拓扑就是指电源的整体结构，它直接影响到电源的转换效率。
5、低压滤波电路的电感线圈。其作用是稳定输出端的电压和电流，与电脑硬件系统的稳定使用有直接的关系。
6、、散热片。在变压器和开关电路进行电压转换时，会产生大量的热量，因此需要散热片迅速转移热量。

如果可以清晰看到电源适配器的内部结构，那就更方便我们选购电源了。但是，我们买充电器的时候看不到这些内部零件，也不会随便拆卸充电器来研究。所以，为了保证充电质量，也为了保护手机安全，购买电源适配器时一定要选择正品购买，而且最好选择通过国家3C认证的产品。初学者维修电源适配器，首先一定要熟悉此类电路的基本原理，看懂电路图，能举一反三．具备基本的电路分析能力。
