电源适配器原理图

简单来说：电源适配器就是把不稳定的电源利用开关电源的原理，通过转化电路变成用电器所需要的恒压直流电，给用电器供电和充电。这种转化电路，一定有保护电路（过流保护电路，过压保护电路，短路保护电路等），防止意外时，保护用电器不至于烧掉。开关电源与适配器都是开关电源，都由高频开关管及其控制电路组成。适配器电源是一种稳压开关电源，开关电源充电器是带有浮充功能，电压是随电流的变小而变大，到最后是只有电压而没电流。
现实中我们接触到的电源适配器多是开关电源。开关电源是指通过现代电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，电源适配器的开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成.
好处：转换效率高，体积小，可以在宽电压范围内工作。
不足：发生故障时检修难度较大，对电源电路干扰较大。
电源适配器已广泛应用于各种电子设备中，本文对各类电源适配器的工作原理作一阐述。

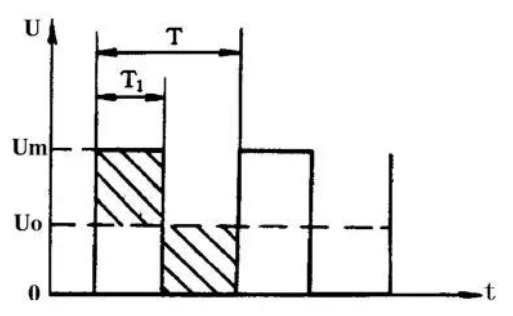

一、开关式稳压电源的基本工作原理图

开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。

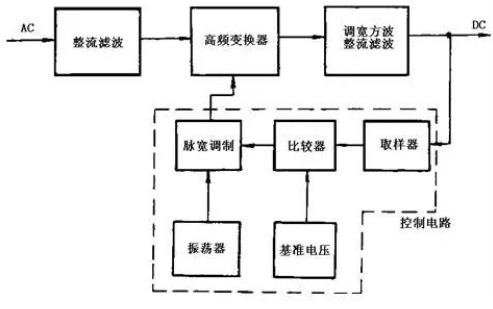

二、开关式稳压电源的原理电路图

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

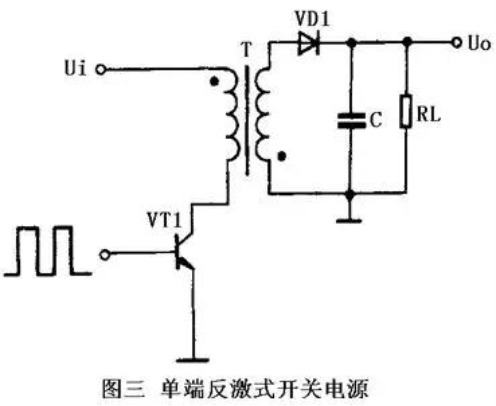

三、单端反激式电源适配器

单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1整流和电容Ｃ滤波后向负载输出。

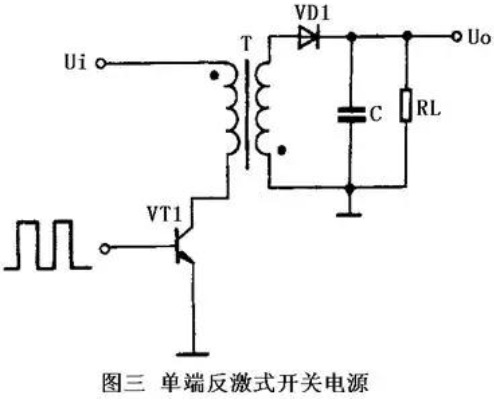

四、单端正激式电源适配器原理图

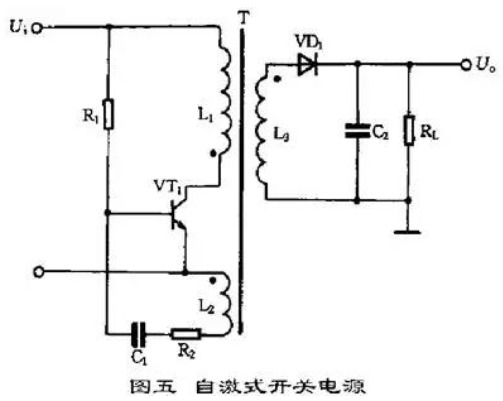

五、自激式开关稳压电源适配器原理图

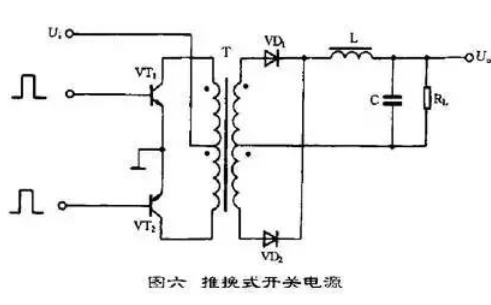

六、推挽式电源适配器原理图

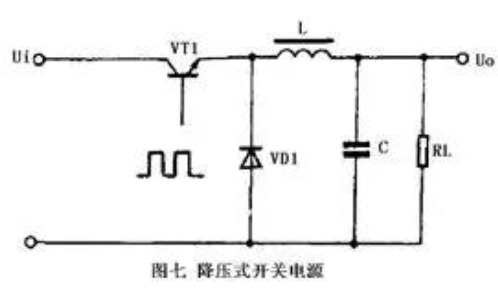

七、降压式电源适配器原理图

电源适配器

电源适配器的结构与特点	充电器概述
稳压电源适配器介绍	电源适配器安规认证
电源适配器概述	开关电源适配器的应用领域有那些
电源适配器是充电器吗	开关电源安规知识
电源适配器是什么？	电源适配器发热的原因

文章转载自网络,如有侵权,请联系删除。

| 发布时间：2019.12.20 来源：
