手机充电器系统的组成

手机充电器是整个通信网络的关键基础设施，但是通信电源在整个通信行业中占的比例并不大。充电器供电的质量及供电的可靠性，直接影响全局通信。手机充电器设备和装置包括交流市电、高低压配电和变电站设备、柴油发电机组、整流器、电池组、交流逆变器、直流变换器等，图示出了手机充电器设备和装置的方框图。

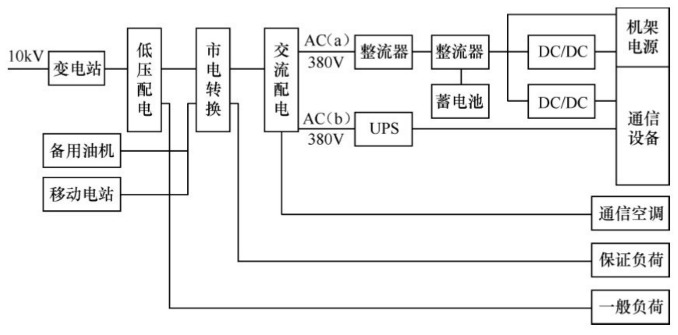

图手机充电器设备和装置方框图

电池的主要作用电池是通信系统必不可少的设备，既作为直流充电器系统备用充电器，又作为启动动力充电器，还作为交流配电设备操作充电器。

1.荷电备用
通信设备要求不间断供电。当交流中断时，电池是支持通信系统工作的惟一后备充电器。在市电正常时，整流器投入工作，其输出电流可满足全局忙时最大负荷电流的需要（包括对电池的充电）；在市电异常时，则由电池单独供电，其输出电流应满足通信设备忙时的最大耗电量，其输出电压应满足通信设备对基础充电器电压的要求范围，其供电时间依据市电类别决定。

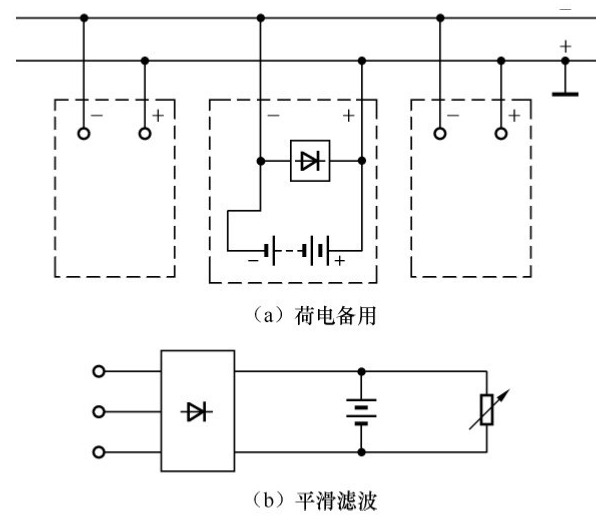

用于荷电备用的电池，其放电速率较慢，放电时间长达0.5～0.8h，因此均采用固定型大容量铅酸电池。图3-2示出了电池在手机充电器系统中的作用。

2.平滑滤波
电池在浮充工作期间，由整流器补足每昼夜自放电损失的电量，或者履行充电手续而荷满电量。
在晶闸管整流器或PWM（PulseWidthModulation，脉宽调制）高频开关整流器的输出电压中，仍存在着经过滤波器作用而未消除的纹波及多种谐波电压，由于电池对低频谐波电压呈现极小内阻，仅为数十毫欧姆，而与之并联的负载远大于电池内阻，所以电池对整流器输出的纹波电压具有旁路功能，即起平滑滤波作用，故在市电正常情况下让电池不脱离供电系统的措施有利于提高供电质量。
目前，通信局（站）用直流基础充电器电压为−48V或−60V及−24V，其电池只数通常为24只或32只及12只。

3.调节系统电压

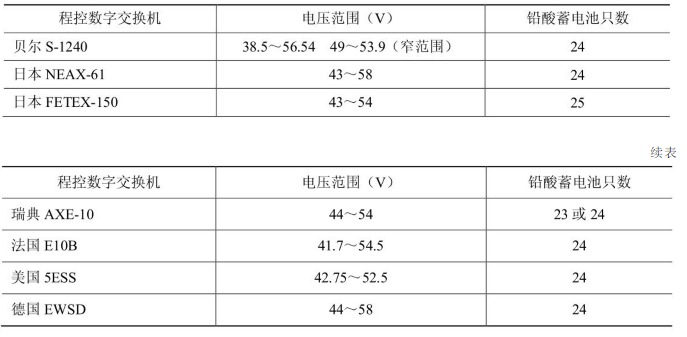

几乎所有国家的程控数字交换机基础电压都采用−48V，但电压范围各不一致，表列举了几种程控交换机供电系统的基础电压指标。

目前，大多数国家程控交换机的基础电压范围较宽，勿需采用调压装置，但也有少数国家的基础电压范围较窄，如表3-1中的日本FETEX-150及贝尔S-1240（窄电压），故须采用调压装置来达到电压范围指标。这时通常采用尾电池控制的调压方案，即浮充供电时自动将尾电池撤出系统，电池单独供电时将尾电池自动串入系统。
