ATX电源适配器

任何用电器都不能没有电源适配器,台式计算机当然也不能例外。
在台式计算机机中,直接为其提供电能的是“ATX”电源适配器。历史地看,ATX电源适配器实际上是在更早期的“AT”电源适配器(已被淘汰)的基础上发展起来的。
通过对任意ATX电源适配器的观察不难发现,ATX电源适配器实际上是以交流市电220V(有的还可通过机械开关切换为交流市电110V)为输入,以±12V、±5V、3.3V等几组直流输出以及5VSB直流输出和PG(PowerGood)、PSON(PowerSupplyON)等信号为输出的AC/DC变换器。
隐藏于ATX(由镀锌板或镀镍板制成的长方体壳体)内部的电路需要完成两项工作:一是完成从交流市电220V到±12V、±5V、3.3V、5VSB的AC/DC变换;二是提供控制ATX电源适配器启动与停止的PSON开关信号、在ATX电源适配器启动后输出表征其各路输出已经正常的指示信号PG。

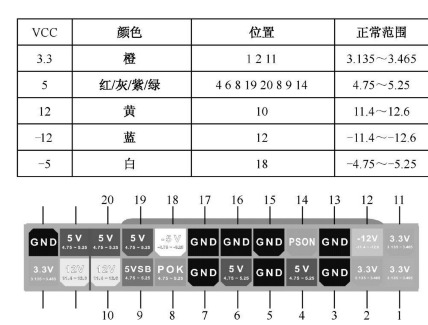

ATX电源适配器输出端子上的各个引脚是按照固定顺序依次编号的,并且输出端子所使用的电缆的颜色也具有明确的含义,即特定颜色对应特定输出电压或信号。ATX电源适配器输出端子的各个引脚的排序编号以及所使用的电缆的颜色与输出电压的对应关系如图所示。

引脚的排序编号及所用电缆的颜色与输出电压的关系
接下来,我们将通过使用万用表实测ATX电源适配器输出端子的各个引脚的直流电压的方法,来初步分析一下ATX电源适配器的各路直流输出及信号。
任意选取一个正常的ATX电源适配器,用电源适配器线将交流市电220V接入ATX电源适配器,将万用表置于直流电压挡后测量ATX电源适配器的20/24针输出端子上各个引脚的直流电压(黑表笔接3、5、7、13、15、16、17、ATX笔记本充电器外壳均可,红表笔接其他引脚)。
通过实测不难发现,在遍历测量所有除地线(黑色电缆)以外的引脚电压的过程中,一共可以在两个引脚上测到不为0V的直流电压:在经紫色电缆引出到输出端子的第9脚(5VSB,又常被称为“紫5V”、“待机5V”)上,测到一个约5V的电压;在经绿色电缆引出到输出端子第14脚(PSON,又常被称为“绿5V”)上,测到一个3~5V(5V居多)的直流电压。除此之外,在其他各脚上测得的电压均为0V。
这个实测过程能明确说明以下问题:在ATX电源适配器各路直流输出中,5VSB是一个比较特殊的输出。它的产生时间要早于±12V、±5V、3.3V。实际上,只要ATX电源适配器接入交流市电220V,5VSB就应该产生。
这个实测过程还比较明确地揭示了5VSB和绿5V之间的关系:我们有充分的理由可以大胆推测,PSON上的5V直流电压很有可能就是由5VSB直接或间接提供的(事实上的确如此)。就算是PSON与5VSB没有直接关系,二者也应该在在ATX电源适配器的加电时序上密切相关。因为PSON是ATX电源适配器在接入市电后紧随5VSB的正常而正常起作用的唯一的控制信号。
PSON的英文全文为PowerSupplyON,其中PowerSupply指ATX电源适配器,ON指打开。按照字面意思去理解,PSON就是控制ATX是否打开的控制开关。实际上也的确如此,但PSON与通常意义上的开关有很大的不同。比如台灯的开关,用手指打开开关,台灯变亮,用手指关闭开关,台灯变灭。台灯开关作为一个看得见摸得着的实体开关,是非常容易被理解的。反观PSON,它在物理上是一个用绿色电缆从ATX电源适配器内部引出至ATX电源适配器输出端子的一个引脚(14脚,上有一个3~5V的电平)。可见,就算PSON真的是ATX电源适配器的开关,那也的确是一种与台灯开关有显著差异的开关。
无论是看得见摸得着的台灯机械开关,还是形如ATX电源适配器的PSON开关,我们都可以首先从直观感性的角度出发,去设想一下是不是天底下的一切开关都应该具有某种共性(而不论其具体物理状态如何)。事实的确如此,天底下的一切开关都应该具有且必须具有(至少)两种稳定的逻辑状态:开关处于打开状态;开关处于关闭状态。
不难理解,对于看得见摸得着的台灯开关等机械开关而言,它的状态跟开关所处的物理位置是息息相关的。那么,具体到PSON开关,它的开关状态的物理表现形式又是如何呢?
在数字电路中,电压/电平的高低显然对应不同的状态:即高电平(1)是一种状态,低电平(0)是一种状态。具体到PSON开关,我们能不能推测当PSON处于高电平时,PSON开关处于一种稳定的逻辑状态(代表关闭);而PSON处于低电平时,PSON开关处于另一种稳定的逻辑状态(代表打开),事实的确如此。

如果我们不对PSON做任何操作,令其保持高电平,那么ATX电源适配器就始终处于待机(不输出其他直流输出,内置散热风扇不转)的关闭状态。我们需要对PSON进行何种操作才能够使ATX电源适配器打开,进而输出其他直流输出呢?很简单,令PSON变为低电平即可。要将绿5V拉低,能且只能令绿5V对地短路。换句话说,要么直接用导体(如镊子、导线)将绿5V与输出端子中的接地脚(ATX电源适配器外壳也可)短接,要么像台式机主板正常启动时通过机箱面板上的开机按钮经开机三极管或其他门电路间接令PSON持续对地短路即可。
请读者亲手用镊子短接PSON与其旁边的地线脚(此操作不会损坏ATX电源适配器),观察ATX电源适配器中的内置散热风扇的状态变化。我们会发现,在用镊子短接PSON与地线脚的那一刻,ATX电源适配器中的内置散热风扇开始转动。内置散热风扇的转动,是表征ATX电源适配器被打开的最直观的可视化证据。
接下来,我们还是如法炮制,继续通过使用万用表实测ATX电源适配器输出端子的各个引脚的直流电压的方法,来归纳ATX电源适配器的各路直流输出。
通过实测不难发现,此时,在橙色电缆的引脚上能够测到约3.3V的直流电压,在红色电缆的引脚上已经能够测到约5V的直流电压,在白色电缆的引脚上已经能够测到约?5V的直流电压,在黄色电缆的引脚上已经能够测到约12V直流电压,在蓝色电缆的引脚上已经能够测到?12V的直流电压。
特别注意,此时电源适配器供应商在灰色电缆引出至ATX电源适配器输出端子的第8脚(PG,又常被称为“灰8”)上,已经能够测到一个约5V的直流电压。复测PSON,因为先前已经用镊子将PSON直接与地线短接,此时在PSON上实际测到的是地线的电压,0V。复测5VSB,测得的电压和未短接PSON与地线之前的相同,仍然是5V。
然后,在将镊子取下(即取消PSON与地线之间的短路关系)的同时,观察ATX电源适配器内置散热风扇的状态变化。发现风扇开始减速并最终停转。复测橙色电缆、红色电缆、白色电缆、黄色电缆、蓝色电缆、灰色电缆直流电压,均为0V。
通过对镊子短接前后ATX电源适配器的所有输出以及内置散热风扇状态的变化进行归纳,不难得出如下两个结论。
(1)PSON的确是控制ATX电源适配器开启与关闭的开关。只不过它是一个逻辑电平(而非机械)开关。当PSON为5V的高电平时,PSON处于关闭状态;当PSON为0V的低电平时,PSON开关处于打开状态。
(2)PG在有各组输出时(PSON对地短路,ATX电源适配器打开)为接近5V的直流电压,在无各组输出时时(PSON浮空,ATX电源适配器待机)为0V。PG也的确是用来表征ATX电源适配器是否已经正常输出各组直流电压的指示信号。
实际上,PG是在各路直流输出达到某个具体的门限值之后才由低变高的,这中间有300ms左右的延时。此延时可能由延时电容实现,也可能由芯片内部的延时门电路实现决定,需要具体电源适配器具体分析。PG对主板而言是一个非常重要的开启及同步信号,其主板一侧的用途已经超出了本书的范围,不再赘述。
综上所述,当ATX电源适配器接入交流市电220V后,首先产生5VSB。随后,5VSB通过特定电路为PSON提供5V的直流电压,一旦PSON得到了5V的直流电压,ATX电源适配器就进入待机状态,时刻准备着在PSON被拉低后开机。最后,输出±12V、±5V、3.3V等各组直流电压。ATX电源适配器的输入与输出的全部时序如下。
(1)接入交流市电220V。
(2)产生5VSB。
(3)产生PSON。
(4)PSON被人为或主板拉低。
(5)产生±12V、±5V、±3.3V等。
(6)延时300ms后发出高电平的PG。
