48W整改EMI案例

一款48W(36V/1.33A)电源适配器整改EMI案例,仅仅是调整了肖特基吸收就把30-40M压下来。

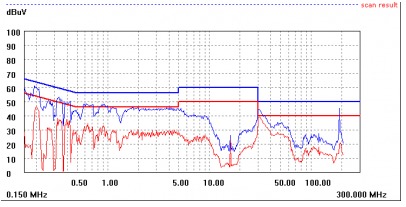

115Vac低压30M红色顶线

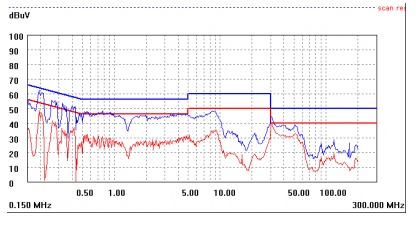

230Vac高压30M红色也顶线




调整肖特基吸收后:

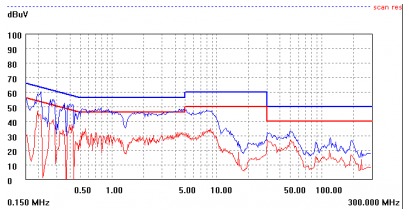

115Vac低压,走势图非常漂亮

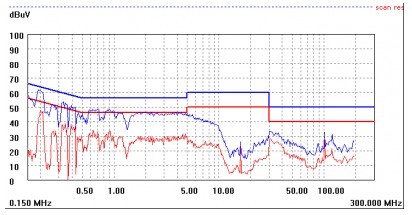

230Vac高压,走势图非常漂亮



45.安规距离一览表,篇幅问题只能排这么多标准



以上仅供参考,针对反激无PFC电路适用。



46.来一个花了很多钱整改的一个12V3A电源适配器案子,加湿器,这几年加湿器很流行,相信有不少工程师有碰到类似的问题。
这个项目配水泥电阻,辐射测试余量有6个dB以上,一旦接上加湿器一起测试辐射,就..就..就超了,这是很多工程师不愿意发生的意外。



整改过程:


1.辐射超的那张图没打印,这是肖特基增加吸收47R+102P的测试结果,余量只有2.01dB





2.这个是加大Y电容,由471P改为102P,发现反而变差了,余量只有0.12dB,兄弟,很尴尬有没有?





3.Y电容改回去,再改小一点,由102P改回101P,余量2.68dB,看来不能再小了





4.试一下减轻肖特基吸收,电阻47R改为100R,意料之中的结果,余量变小了,1.01dB





5.输出正负极并一个103P电容,余量2.53dB,此刻楼主已经变得紧张了,因为昂贵的测试费用在脑子里转着。



6.来个猛一点的,加重肖特基吸收,电容102P改到472P,余量没了,超了0.65dB,慌了





7.手忙脚乱的把肖特基吸收还原,电容改小到471P,余量2.23dB





8.肖特基吸收使用22R+102P,余量1.92dB,发现一直在这个边缘徘徊,脑子现在是乱的





9.原边RCD吸收100R改为200R,余量1.76dB,无语了,开始出汗了





10.原边RCD吸收,电阻200R改到0R,余量1.03dB,发克!越整越差了,佛都有火了





11.休息了一下,喝了杯咖啡,精神来了,这时已经耽误了20分钟了,20分钟可是浪费了几百块RMB。


脑子清醒后开始干活,在输出加了个小共模T9*5*3的,量了下感量470uH,余量2.66dB,发现频段变了,说明很有效果。





12.输出共模增加了5Ts,感量900uH,余量3.85dB,不错不错,开始哼起了小曲~





13.改变输出小共模的绕法,改成双线并绕12Ts,感量900uH,余量有4.25dB了,任务完成
  一共13张整改图,一张不漏的,整改时间刚好一个半小时,送给那些跟我一样有类似的项目一个参考。
