联系我们

为什么充电器要测盐雾测试

网站首页 » 新闻 » 最新动态 » 为什么充电器要测盐雾测试

为什么充电器要测盐雾测试

一、为什么手机充电器要测盐雾测试
为了验证充电器上的金属部件暴露于大气或其它环境中会否发生腐蚀.可以将充电器在使用环境下放置足够长的时间,例如充电器的一个生命周期. 这样做既耗时又费力,在实际中是极少采用的.
这样就需要一种方便的方法去评估充电器的抗腐蚀性.
盐雾测试就是一种人造气氛的加速抗腐蚀评估方法. 它是将一定浓度的盐水雾化,然后喷在一个密闭的恒温箱内,通过观察被测样品在箱内放置一段时间后的变化来反映被测样品的抗腐蚀性.
它是一种加速测试方法,就是用时短,不需要几年,只需要几天,甚至几小时.
虽然盐雾试验是一种有效的测试方法.但是由于影响腐蚀的因素很多,单一的抗盐雾性能不能作为代表抗其他介质的性能,所以盐雾试验结果不能作为被试材料在所有环境下抗腐蚀性能的直接指南.同时材料在试验中的性能也不能作为在使用中耐蚀性的直接指南.
尽管如此,盐雾试验方法仍可作为检验被试材料的一种方法

二、哪些充电器需要做盐雾测试
金属及其合金
金属覆盖层
有机覆盖层
阳极氧化膜

三、覆盖层
1) 覆盖层类型
有机覆盖层,例如油漆,清漆,粉末喷涂(powder),防锈油等.
金属覆盖层,例如电镀,化学镀,离子镀,喷镀,热浸镀,化学气相沉积等.常用的电镀层有镀锌,镀铜,镀镍,镀铬,镀锡及镀黄铜,镀铅锡合金等.
2) 覆盖层作用
美观性 例如:镀光亮铬
保护基体金属免遭腐蚀
四、盐雾试验的测试方法分类
中性盐雾试验(NSS)
乙酸盐雾试验(AASS)
铜加速乙酸盐雾试验(CASS)
常用标准类型:ISO 9227:2006 欧洲(包括英国)
ASTM B117-03 美国
DIN 50021:1988 德国
(一)中性盐雾试验试验 NSS(Neutral Salt Spray)
测试标准选择
ISO 9227:2006 欧洲(包括英国)
ASTM B117-03 美国
DIN 50021:1988 德国
几个测试标准的条件一样,看以下内容
测试条件
氯化钠溶液浓度 50g/L± 5g/L
PH 值为 6.5~7.2
试验箱内温度 35 ±2°C
(美国 35+1.1/-1.7 °C)
盐雾沉降速度为每 80cm²每小时 1.5±0.5mL
样品准备
试样种类,数量,形状,尺寸根据充电器标准确定, 如无标准由有关各方协商.
试验前试样必须采用适当方法清洗干净,但不应洗去试样上有意涂覆的保护性有机膜.
对于切割下来的试样,应用油漆,石蜡或胶带对切割区进行保护.
样品放置
试样放在盐雾箱内使被试面朝上,让盐雾自由沉降在被试面上,被试面不能受到盐雾直接喷射.
试样被试表面要与垂直方向成 20 度.
试样可以放置在箱内不同水平面上, 但相互之间不得接触,也不得与箱体接触,试样上的液滴不得落 在其他试样上.
试样支架用玻璃,塑料等材料制造.悬挂试样的材料不能用金属,而应用纤维等绝缘材料.
试验时间
试验时间根据不同充电器规范确定, 一般来说,为 2/4/6/8/24 小时, 大于 24 小时为 24 小时的整数倍.

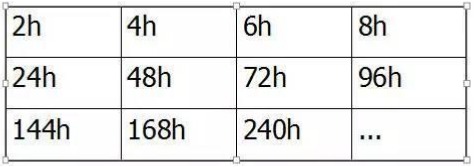

例如:

试验后样品处理
试验结束后取出试样,在室内自然干燥 0.5~1 小时,然后用温度不高于 40 摄氏度的清洁流动水轻轻冲洗,以除去残留的盐雾溶液,再立即吹风机吹干.
五、试样评级

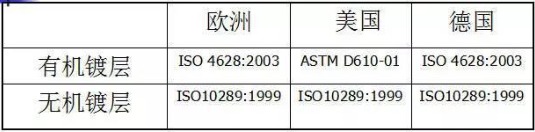

评级标准选择

一些专有名词解释
阳极镀层: 指覆盖层对基体呈阳极性的镀层.即覆盖层比基材金属活泼,如果发生电化学反应,覆盖层先腐蚀.例如,钢上镀锌等.
阴极镀层:指覆盖层对基体呈阴极性的镀层.即覆盖层不及基材金属活泼,如果发生电化学反应,基体金属先腐蚀.例如,钢上镀锡等.
ASTM D610-01

评定结果一般由一个数字和一个字母组成,如 6-S, 4-P.前面数字表示腐蚀面积,后面字母表示腐蚀形态.具体解释如下:

腐蚀形态如下:
S Spot Rusting 几个大片腐蚀
G General Rusting 尺寸有大有小的腐蚀
P Pinpoint Rusting 微小的点蚀
H Hybrid Rusting 几种形态的混合腐蚀

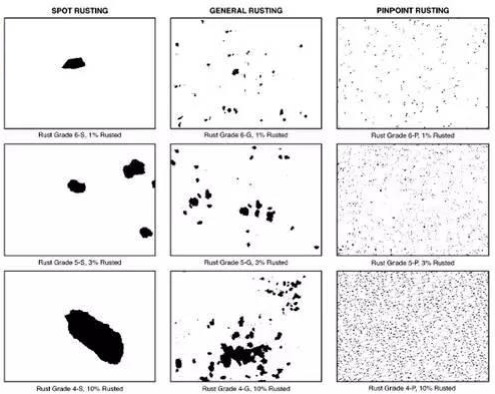

图示如下:

ISO 4628-3:2003
评定结果为 Ri后加一个阿拉伯数字,如 Ri6, Ri4.数字表示腐蚀面积

数字与腐蚀面积对应关系如下:


评级数 腐蚀面积
Ri 0 0
Ri 1 0.05
Ri 2 0.5
Ri 3 1
Ri 4 8
Ri 5 40/50
ISO 10289:1999
评定结果一般由保护评级数(Rp)和外观评级数(RA)组成,如果只需要保护评级.外观评级可以省略.
保护评级数(Rp)表示镀层保护基体金属免受腐蚀的能力. 它通常由一个 0~10 的阿拉伯数字表示.该数字代表的是基体金属发生腐蚀的面积.
外观评级数(RA)表示覆盖层破坏的程度.它通常由一个 0~10的阿拉伯数字加一个小写字母和一个大写字母组成.例如6 m A,4 s C.在上述评级中, 阿拉伯数字代表对应的覆盖层破坏面积.
小写字母代表覆盖层破坏程度的主观评价,大写字母代表覆盖层破坏类型.
(Rp, Ra 解释
R=Rating
p = protection 保护
a = appearance 外观)

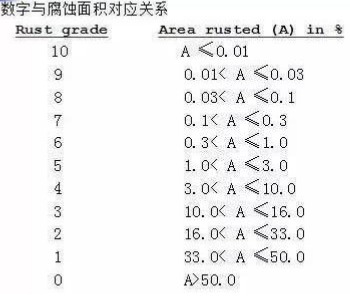

数字与腐蚀面积对应关系,如下图:

覆盖层破坏程度的主观评价
vs = 非常轻度
s = 轻度
m = 中度
x = 重度
覆盖层破坏类型的分类
A 覆盖层破坏所致的斑点和(或)颜色变化
B 很难看的见甚至看不见的覆盖层腐蚀所致的发暗
C 阳极性覆盖层的腐蚀产物
D 阴极性覆盖层的腐蚀产物
E 表面点蚀
F 碎落,起皮,剥落
G 鼓泡
H 开裂
I 龟裂
J 鸡爪状或星状缺陷
评级举例 1
轻微生锈超过表面 1%,小于表面 2.5%
Rp = 5
极小的表面蚀点导致整个表面轻度发暗
Ra = 0 s B , vs E.
评级举例 2
试样上 0.3% 的面积出现基体金属腐蚀
Rp = 7
阳极性覆盖层的腐蚀产物覆盖总面积 0.15%, 而且最上面电沉积层出现轻微鼓泡的面积超过总面积的 0.75%
Ra = 8 vs C, 6 m G

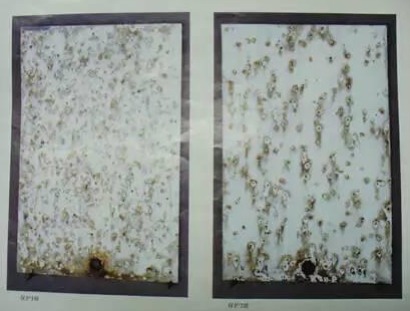

评级图例:


文章转载自网络,如有侵权,请联系删除。
| 发布时间:2018.11.17    来源:充电器厂家
上一个:充电器盐雾腐蚀背景及机理下一个:尼日利亚SONCAP认证知识

东莞市玖琪实业有限公司专业生产:电源适配器、充电器、LED驱动电源、车载充电器、开关电源等....
