变压器多输出应用

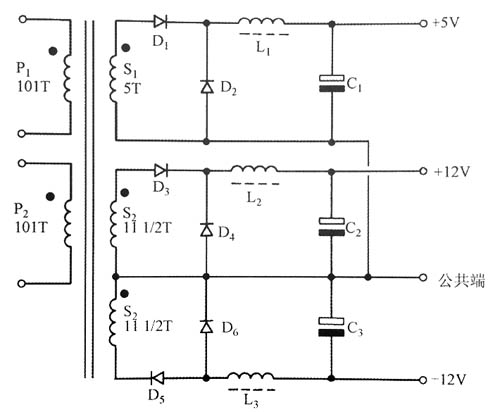

图表示一典型桌面式电源适配器多输出正激变换器的副边,在此所有的输出共享一条公共返回线。负输出由反向二极管D3和D产生。注意到副边的相位使D2和D5在Q1导通期间同时导通。

  变压器多输出应用

24V电源适配器半匝绕组的特殊情况

在此特例中,有两个大小相等、极性相反的12V输出,使用一个23匝中间抽头的副边绕组。这种正负12V输出布局是一种特例,它允许在E型磁心中使用半匝绕组而不会在E型磁心柱条中引起磁通不平衡。来自两个半匝(E型磁心每个柱条上有效值的一半)的mmf相抵消,磁心的磁通分布不会扭曲,正如图所示。

 变压器多输出应用

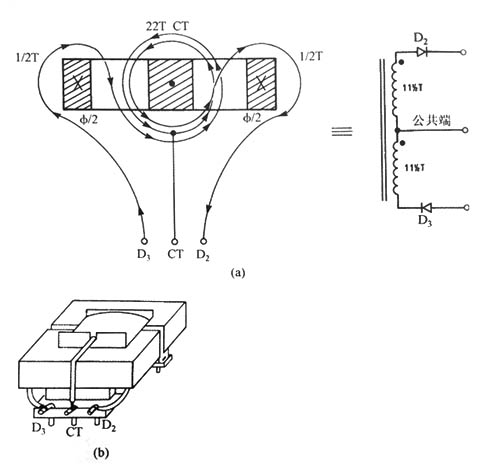

(a)对于双输出,平衡负载的正激和反激工作时的变压器磁心部分,以及特殊的半匝绕组的图示结构(仅适用于平衡的副边负载)

(b)E型磁心变压器上平衡的半匝绕组的实现





在许多应用中,半匝难以实现,副边绕组就取最接近的整数,这样会使输出电压产生误差。不过,对于重要的应用场合,可通过在变压器的引出线上使用饱和电感绕组来修正电压。

对于不平衡负载应用场合,用特殊的方法使用半匝绕组。



步骤5,选择变压器导线规格

现在要选择扫描仪电源适配器导线类型和尺寸并组成变压器。

第三部分节给出了导线尺寸的选择方法。如果能量恢复绕组使用双线绕法,则使用的导线必须有合适的绝缘额定值。

在高压离线应用中,在主集电极与能量恢复绕组之间存在高压,这是导致充电器失败的原因之一。建议考虑另一种不需要双绕线能量恢复绕组的能量恢复技术。
