充电器电压控制环

图表示桌面式电源适配器在稳态电压控制条件下Q1的集电极和发射极电流波形。发射极电流波形表示了在基极驱动电流成分1作用下的直流偏压。发射极电流在R4两端产生电压。R两端的电压(Vg)波形表示R中缓冲电流影响R4两端的电压,它使导通期间结束前其电压快速增加。Q2的电压波形表示从OC1和R引入的控制电流在R3上产生直流偏压影响R的电压波形。

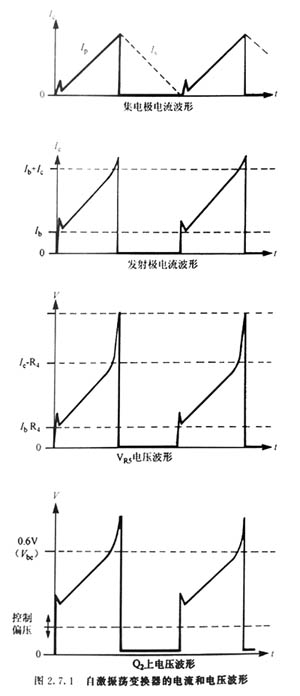

 自激振荡变换器的电流和电压波形

如图所示,Q1导通时变压器原边会建立电流。R两端产生一“锯齿”形电压,该电压经R和R3加在Q2的基极。流过R4和OC1的控制电流使Q2的基极偏压更加变正,当Q2的基极电压达到0。6V时,导通脉冲结束。这使Q2导通而Q1关断。

只要Q1开始关断,其集电极电压就会升高,就有电流在缓冲元件D2、C和R中流过,由于R的阻值高于R,R3上的电压进一步增加。该增加的电压加于Q2的基极,为Q1提供再生导通作用,并使Q关断。

如果光耦合器OC1不导通,则当R,两端的电压达到0。6V时Q2将仍然导通,去除主晶体管Q的基极驱动使其关断。结果无论控制电路状态如何,不需要增加其他限流电路就可限制原边电流的最大值。

可是当达到所需的12V输出电压时,分流调节器V1将会导通,驱动电流流过光耦二极管OC1。这样,光耦晶体管OC1将导通,驱动电流流入电阻器网络R3、R和R3。流过OC1的电流在R两端由发射极电流产生的三角波形上叠加一固定正向偏压。因此Q将以R中较低的电流幅值关断。可以将光耦品体管OC1看作一个恒流源(高阻抗)。因此它除了增加直流偏压外并不影响三角波的形状,用于使环稳定的元件R和C1使电压控制环的响应与电流控制环的相比较慢。

只要需要的输出功率小于限定值,电压控制环可将Q2的基极偏压复位以维持输出电压恒定。

LED灯电源适配器作为功率限定值的最后调整,电阻R4向Q2提供一固定的分压。由于R4上的附加电压跟随输入电压的变化,因此在输入电压增大时这也可减小电流峰值。最后,在可变频率系统中它也可以引入某种补偿以改善输入纹波抑制。
