稳压电源适配器压控电流源

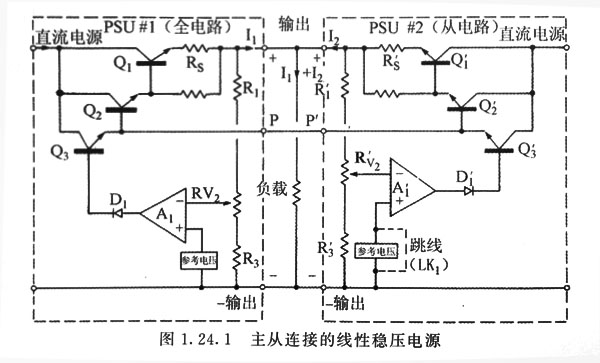

电源适配器并联模式的工作原理与主从模式的工作原理相似，唯一不同的是均流P端连接的位置是在控制电路更前面的信号级，把控制电路设计为一个压控电流源。加到P端的电压将决定每个单元的电流，总电流是各个并联单元输出电流之和。通过调整P端的电压（也就调整了总电流）得到整个系统所需的输出电压。图显示了一般的工作原理。

在该电源适配器电路中，功率晶体管Q和Q1的主驱动来自压控电流放大器A1和A1，工作原理如下。

假设参考电压REF已经通过放大器A2和A当中的任意一个进行了设置（REF：和REF通过P端连接到了一起，它们的值必相等）。晶体管Q1和Q1’的导通可以通过放大器来调整，使得两个电流检测电阻R1和R1‘上的电流确定且相等。这个电流的大小由P端的参考电压和电阻来决定。

主要的控制放大器是A2或者A2，其中一个放大器输出设置成较高电压，用来调整电流以获得所需的输出电压。另一个放大器使得它的输出二极管反偏关断。

这种电源适配器电路设计的主要优点是：功率模块中的故障不太可能产生P端互连的故障，也实现了较好的均流。

此电路非常适合于并联冗余运行。
