电源适配器扼流圈的波形和峰值输出电压

当L1取得较大值时(通常为5mH或更大),可以认为L的电流在一个周期内保持不变。215V的直流输入电压施加于L1的左端,其接近恒定的电流在A点流入变压器/电感T1的中心抽头。实际的电流取决于所加的负载和损耗。(本例中,L的电流在负载为20W时约为100mA。)

D点扼流圈的输入电压为215V直流,扼流圈的G点输出电压波形如图1。23。9b所示。此叠加正弦波完全由P1和P2的电感以及C2构成的振荡电路的谐振动作所决定,另外,G点电压的峰值也是完全确定的,因为稳态时L的正向和反向伏秒数相等,使输入电流保持恒定。



启动时G点电压为215V的直流,电流经R1流入晶体管Q1和Q2的基极。二极管D2和D阻止电流流向公共点E。

增益最高的晶体管(假设为Q2)将开通。随着Q2的开通,绕组P2末端(J点)的电压将变低,所有绕组起始端的电压将变高。所以绕组S的起始端(K点)通过R3使Q2的基极电压变得更高,使Q进一步导通。这形成如图所示的半个周期的谐振。

注意Q2基极相对于公共点的电压不能超过Q2的基射极电压加上二极管D2的压降。这使K点的基极电压被钳位于约1。2V。由于在一个周期正中间S1的电压约为10V,K点的钳位过程使S1末端的电压反向变化8。8V,这使Q1硬关断,波形示于图1。23。9c。与此同时D导通,在D4关断时L:上端的电压为负值。电流向上流经L2和R2,形成从S1的始端开始、经R1、Q2的基射极、D2、L、R2、D3、再经S绕组返回S1的始端的感性电流回路。在这个阶段,Q2完全饱和导通,Q1完全关断。

电感L2为1mH,在整个周期内,感性过程使La的电流始终向上流动,仅受R2和La上端平均负电压的限制。稳态运行期间,L2的电流是Q1或Q2开通时的主要驱动电流

 电源适配器扼流圈的波形和峰值输出电压

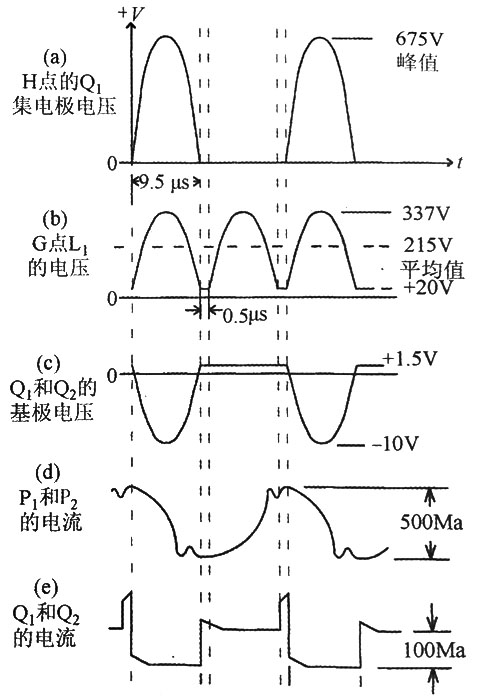

 逆变电路相对于公共点E的波形,输入扼流圈位于L1位置,不适用于LA位置。图a为H点(Q漏极)的正弦半波。J点(Q2漏极)的波形与其相似。图b为G点(扼流圈L的输出,即变压器的中心抽头)电压波形。图c为K点(Q或Q2的基极)电压波形。图d为变压器原边P或P2的电流。图e为Q或Q2的集电极电流。
