基于限压技术的过压保护

在开关电源适配器中，过电压急剧保护和电压钳位保护技术一般很少被人使用，因为它们的体积和功耗都比较大。

离线开关电源适配器本质上倾向于“故障安全性”，也就是说发生故障时出现零或低压状态大多数故障模式导致零输出电压，因为高频变压器可在输入端与输出端之间提供一个电气隔离，它对过电压急剧保护型的过压保护的需要远少于线性调节器。因此在开关电源适配器中经常采用这样的方法：通过对变换器电压进行限制或通过关闭该变换器来实现过压保护。通常在主电压控制回路出现故障时，一个独立的电压控制电路就被激活。一个可能的例外就是该电路是一个DCDC开关变换器，该电路中也许没有提供电气隔离。

已经使用了多种变换器限压电路，图中显示了一个典型实例。在该电路中当出现过压时一个隔离光耦就会被激活，这就触发了一次侧电路中的小信号晶闸管从面关闭一次侧变换器，这种保护技术的主要依据就是保护回路应该完全独立于主电压控制回路不幸的是这个要求经常得不到满足。例如，在过压控制回路中用于同一个电压控制IC封装中的隔离放大器不能作为过压控制回路中的控制放大器。一般的准则就是：系统不会因为一个元器件发生故障而发生过压现象。在前面的例子中，这个要求基本上是不能实现的，因为如果集成电路块出现故障，控制与保护放大器都会失效从而不提供过压保护。

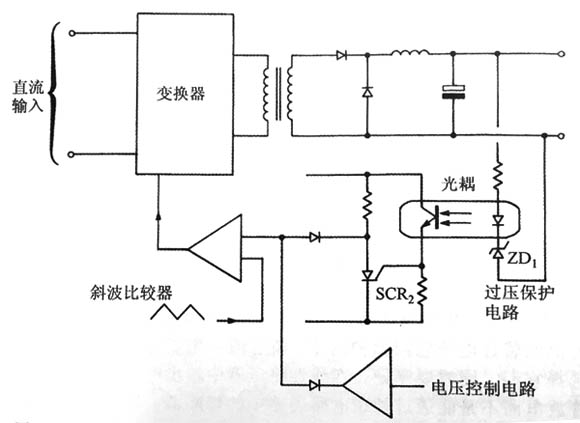

图针对开关电源适配器的典型过压关闭保护电路。该电路在过压期间使开关电源适配器动作来关闭变换器

限压电路既可以是锁存（要求由输入巴西认证电源适配器的一个周期来复位），也可以是自复位，可以根据应用要求来决定。例如，在图1。11。4所示电路中把SCR2改为一个钳位晶体管，电路就变成了一个自复位限压电路。限压有几种实现形式，但必须适合整个电路结构。在多输出应用中，在有独立一次侧限流电路与调节器的地方，限压电路可以依据限流来提供个过压保护。重复一遍，通常的准则是单个元器件出现故障不会引起过压现象。为了满足这一要求，可使用许多技术，但是它超过了这本书的范围，因此就不做详述。
