电源适配器设计实例

考虑寄生电流流经A、B、C、D，再回到A，见图。A点是高压开关晶体管的封装。

对于反激式应用来说，晶体管上的电压可能达到600V，开关频率典型值为30kHz因有快速开关边沿，谐波将会延伸到几个兆赫。寄生电容耦合（见图中的C）将会存在于晶体管外壳A与接地平面B之间。

开关频率的第10次谐波是300kHz，正好在标准规定的RF频带之内。如果以方波运行，该谐波的振幅将从600V衰减200dB即60V，如泄漏电容为30pF，在300kHz时有3.4mA电流将流入地端。

电流通过滤波电容C1和C2回到晶体管。

为了满足最严格的安全标准，所能允许的C1和C2的最大电容值为0.01μF。

如果大部分接地电流经过这些电容中的一个返回，此电容两端，即从结点C到结点D的电压V将为180mV。电感L和L：在D点与模拟的50g电力线电阻RT之间形成了个分压网络。如果RT上的电压小于250μV，达到标准的限制1μV需要约48dB的衰减，那么L和L2必须在谐波频率引入大于50dB的衰减，这对那些还需传输供电输入电流的电感来说是一个几乎不可能完成的任务。

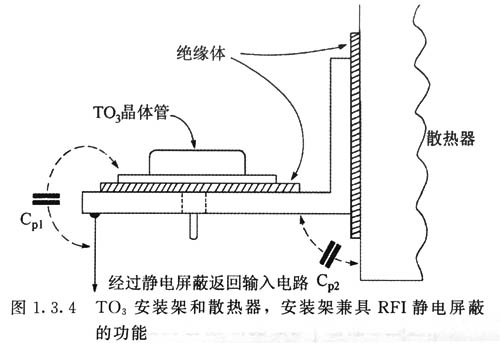

通过在晶体管和地端之间安装一个静电屏蔽，RF电流返回到输入源，寄生电容C两端的交流电压将消失，从A点到地的有效RF电流将会有相当可观的减小，见图1。3。4和图1。3。5，则此时对输入滤波器的要求已不那么严格。

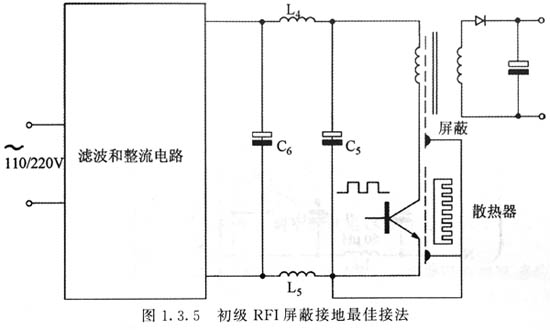

120W电源适配器在噪声源用接地平面减小RF电流是到目前为止消除EMI的最好方法。一旦这些干扰电流被引入到接地面，将很难预知它们干扰的路径。无疑，所有的高压交流元件都应该与地隔离，如果需要接触式冷却，它们都应被屏蔽起来，见图1。3。4。变压器应该用静电屏蔽，此屏蔽应返回接到输入直流线上，使容性耦合电流返回到电力线，见图1。3。5。这些RFI屏蔽不属于普通安全屏蔽，普通的安全屏蔽因安全的原因必须返回到接地面。

图的电容C4减小了到L端的差模或串模噪声。这部分电路噪声的主要发生器是输人整流桥，由整流器反向恢复电流尖峰引起。功率开关器件产生的串模噪声由接近噪声发生点的电容C3来较好地去耦。无论如何，大的电解储能电容通常能有效地分流掉出现在高压直流线之间的任何串模噪声的大部分。在一些实例中，图1。3。5所示的附加滤波元件L、L和C4是用来提高串模滤波能力的。
