A类别瞬变抑制滤波器

A类别瞬变抑制滤波器

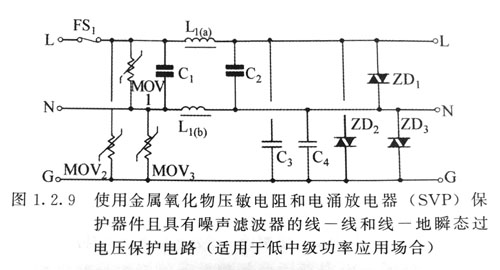

图为A类别保护单元中可见的交流电源适配器滤波器与瞬变抑制器件的典型组合电路。

电感L1（a）、L1（b）和电容C1~C4组成了普通噪声滤波网络。在此滤波网络的输入端，压敏电阻MOV1~MOV3提供了对产生于交流线路的瞬变压力的第一级保护。在非常短的动态高压瞬变过程中，压敏电阻的钳位作用与在串联电感上的电压降一起，阻止了大部分的瞬变电压向输出端的传导。

在更持久应力的情况下，电感La和L（u所流过的电流将增大到某值，此值能使电容C2和C充电到能使瞬态抑制二极管ZD、ZD2、ZD3导通的电压值。在所有的电流应力升高到这些瞬态抑制二极管的雪崩电压钳位值时，这些二极管能防止输出电压超过它们的额定钳位值，如果达到了这一电平时二极管仍未能使电路短路来烧掉保护熔断器FS1，那么整个设备将处于不安全状态。然而，这种非常高的电压应力不会发生在A类别的场合应注意到抑制器件也可阻止由驱动设备产生而回馈到电力线上的瞬变电压。当系统中的多台设备连接到同一电力线时，这是非常重要的优点。

在本例中，英规电源适配器瞬态过电压保护电路为差模（火线到中线）和共模（火线和中线到地线）应力提供了保护。随后将会说明虽然常常只提供差模保护，但产生共模应力的情况在实践中常会发生。因此，对整个系统的这种情况进行保护是有必要的。

共模瞬变抑制这一明智做法被怀疑为可能存在危险，因为在瞬变情况下的地回路会产生电压“电震”，见第二部分213节随后将表明这种效应是不可避免的，如果要提供全范围的保护应该用其他方法处理。
