开关管导通PWM环节

 PWM环节

电源适配器开关管导通的最后一个控制环节是PWM输出。PWM环节输出高电平需要的条件是:时钟对触发器2输出置位脉冲;合适的误差放大器输出;误差放大器输出与振荡器锯齿波比较后的需要是高电平;没有开关管过电流;前沿消隐解除。





时钟对触发器2输出置位脉冲

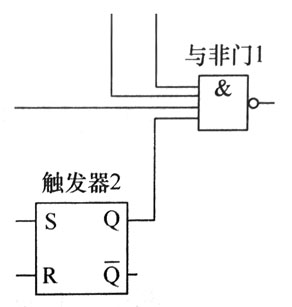

TOP Switch的内置开关管导通需要与非门1输出低电平,需要与非门1的所有输入均为高电平。在电源适配器正常、没有超温现象、最大占空比输出高电平时,需要触发器2输出高电平,才能使得与非门1的所有输入均为高电平。触发器2输出高电平需要的条件是R端为低电平、S端有过高电平置位脉冲。这个置位脉冲就是振荡器输出的时钟。相关电路如图15-8。



维持触发器2的R端低电平的条件

触发器2的S端置位脉冲过后,维持开关管导通需要清零端维持低电平。其条件为PWM比较器输出低电平或最小占空比输出低电平、过电流比较器输出低电平、前沿消隐低电平。

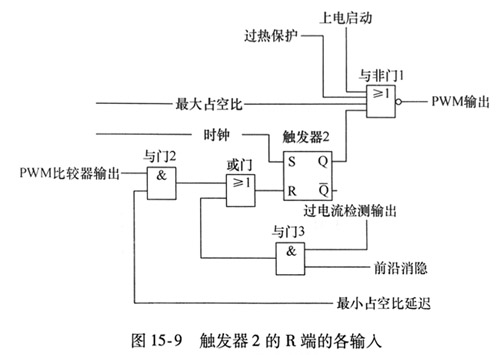

  图15-9触发器2的R端的各输入

从图15-9中可见,路由器电源适配器欲保持或门输出低电平,必须与门2、与门3均输出低电平。与门2出低电平将取决于PWM比较器输出;而与门3输出低电平则取决于在前沿消隐过后,是否有过电流。而两个与门有一个输出高电平就会将触发器2清零。
