电源适配器的主要元器件的选择分析

输入整流器的选择:为了减小电源适配器的尺寸,选择整流桥是必需的,在这个电源适配器中,整流桥的参数为4A,800V满足设计本书关于输入整流器选择的要求。

输入整流滤波电容器的选择:输人整流滤波电容器无一例外地选择电解电容器,为了保证高温寿命,选择了450V耐压,电容量选择了150F,符合每瓦3~5F的“规则”。

开关管的选择:从交流输入最低电压85V和经济型、实用性角度考虑,开关管选择2SK2645,是一种耐压600V/A1.20的MOSFET,与IRFBC40水平600V/6.2M1.20相等,但要比IRFHC40贵很多。其特点是全塑外壳,节省了开关管与散热器的绝缘。

输出整流器的选择:由于输出电压为12V,且供电电压为国际通用电压等级,输出整流器选择了肖特基二极管,耐压120V,电流为30A,导通电压0.88V。选择30A的目的就是要大幅度降低输出整流二极管的正向电压,如从额定电流下的0.8N降低到8A峰值电流的约0.4V,以提高电源适配器效率。

开关管与输出整流二极管的大幅度降额选择考虑可能是:参考了其他先进电源适配器设计、为了提高可靠性和电源适配器效率。

输出整流滤波电容器的选择:输出滤波电容器选择了两只16V/10OF的高频低阻电解电容器并联,其后还设置了LC滤波电路,其中电解电容器为16V/470F的高频低阻电解电容器。

变压器的选择:选择了性比较好又常用的ERSL铁心,卧式骨架。



电源适配器电路布线特点

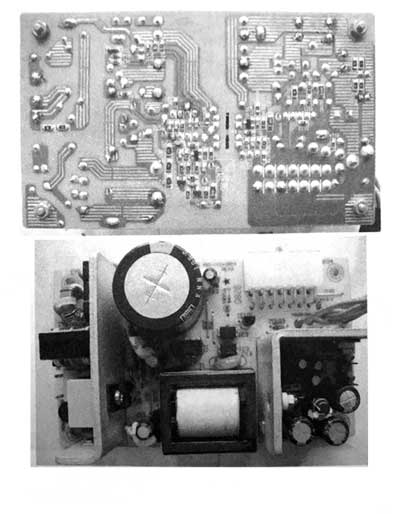

电路布局采用了从入到出元器的果排布,如图所示

电路布局采用了从入到出元器的果排布

电路板布局
