12V反激式电源适配器电路设计

 电路

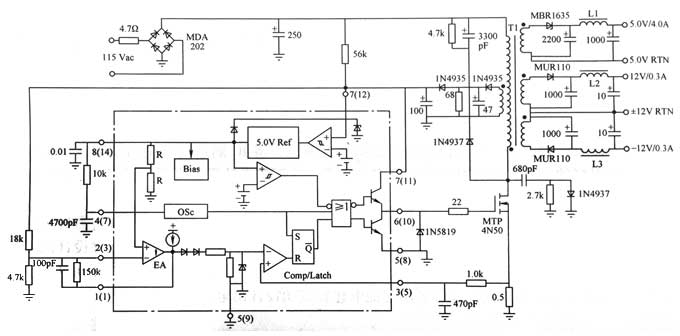

电路及产生背景LC3842的原始应用电路如图所示,是一个输出5V/4A、±12V、输出功率27W的反激式电源适配器设计、制作、调试反激式电源适配器,所产生的年代不晚于1985年。也是单板机向单片机转换时代,这是需要大量的5V电源适配器及12V电源适配器。作为高效体积小的电源适配器开始在该领域逐渐替代了笨重的线性稳压电源。

 12V反激式电源适配器电路设计

  由于美国应用的是117V单相交流电,因此该电路具有明显的117V单相交流电供电的特点。

特点1:开关管耐压要求低,反激式电源适配器电路拓扑时仅需要耐压500V,而当时220V单相交流电源供电则需要开关管耐压在800V以上。众所周知,无论是双极型晶体管还是MOSFET甚至二极管,耐压越高性能越差、价格越高。

特点2:对电气安全要求比220V单相交流电低。220V单相交流电的X电容器、Y电容器至少要用X2、Y2的,甚至是Y1的。而117V单相交流电供电则可以容忍X3、Y3电容器的存在



12V电源适配器电路性能



图11-1电路的性能如下:

交流输入电压:AC95-130V

输出:5V/4A,12V/0.3A,27W;

效率开关频率:40kHz;

电源调整率:测试条件为交流输入电压为95-130V范围。5V变化50mV,或±0.5%;12V变化24mV或±0.1%;

负载调整率:测试条件交流输入电压15V,5V输出从1.0-4.0A变化300mV或±3.0%;12V输出从100-300mA变化60mV或±0.25%;

输出电压尖峰:测试条件交流输入电压115V,5V为40mVp;12V输出为80mVp-p。


文章转载自网络,如有侵权,请联系删除。
