定时电容器的电容量对输出脉冲占空比的影响

UC3842定时电容器的充电是利用外接定时电阻实现,充电过程的长短取决于定时电容电阻的时间常数,放电则是靠UC3842内部电路,放电速度不受外界的定时电阻的影响,同时,放电期间输出为低电位｡这样,在定时电阻大､定时电容小的状态下,放电时间相对很短,占开关周期的很小部分,占空比较大或很大;而当定时电阻小､定时电容大,则放电时间将占有开关周期较大的比例,如50%,占空比也随之对应的减小｡定时电容､定时电阻与输出的占空比的关系见图10-9｡

UC3842的其他性能

同步的实现

振荡器的参数对电路工作的影响｡从图10-10中可以看到定时电容､定时电阻的参数直接影响输出的最大占空比,在大定时电阻､小定时电容时输出最大占空比可以达到90%,而采用小定时电阻､大定时电容时输出最大占空比则下降,甚至可以低于50%｡

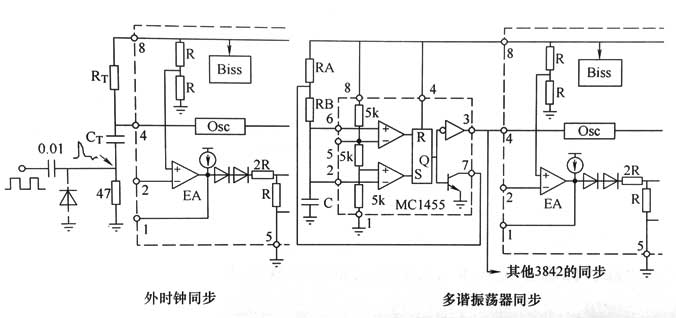

当多只UC3842同时工作时,往往需要它们的同步,UC3842的同步方式如图10-10所示｡

第一种同步方法是利用外同步脉冲同步,外同步脉冲通过0.01F电容器和470构成的微分电路将方波或矩形波信号转换成微分尖脉冲｡这个送到定时电容下端,将定时电容电压抬高,使电路提前达到放电电压阈值,进入放电状态,从而实现同步;

第二种同步方式是利用外设的多谐振荡器给UC3842的定时端(4脚)施加矩形波信号｡当所施加的信号高电位时,UC3842输出低电位,关断开关管;当所施加的信号低电位扌,允许UC3842输出高电位,使开关管导通｡

电视机顶盒电源适配器误差放大器

UC3842中的误差放大器输出是单向拉动电路,即放大器仅有下拉能力,而上拉则靠上拉恒流源实现,这个上拉恒流源的典型值为0.5mA,放大器的下拉能力典型值为2mA｡当多个UC3842的误差放大器输出端连接到一起,就可以实现多个变换器受同一控制方式控制,如果这些变换器的输入､输出端为并联状态,则可以实现均流工作模式,即各变换器的输出电流是“相同”的｡这就为多路并联提供了方便条件｡
