电源适配器逐周电流控制原理

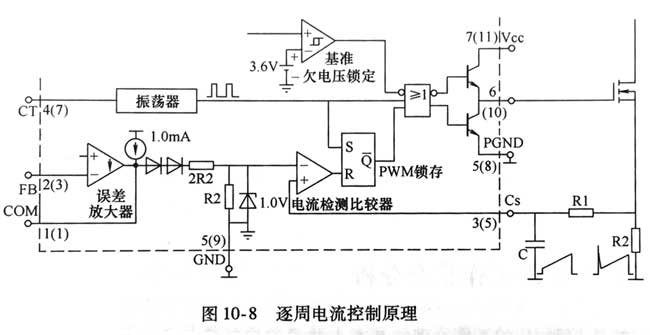

逐周电流控制原理示意如图所示｡

电源适配器UC3842芯片正常工作时,仅受误差放大器的输出､电流检测反馈信号控制,在振荡器的定时电容器在充电状态时,振荡器输出低电位,对或门也不起控制作用｡这时或门的输出状态仅取决于PWM锁存器的输出｡而PwM锁存器的输出是通过误差放大器的输出电压与电流反馈电压经电流比较器比较后送PwM锁存器的R端｡这样,电流检测比较器输出决定了UC3842的输出状态,当电流反馈电压低于误差放大器送到电流比较器反相端电压时,电流检测比较器输出低电位,UC3842输出高电位驱动开关管导通｡这表明变换器所传输的能量还不够,还要通过开关管的导通增加所传输的能量;一且电流反馈电压高于误差放大器送到电流比较器反相端电压时,电流检测比较器输出高电位,UC3842输出高电位驱动开关管关断｡这表明变换器所传输的能量在本开关周期已达到要求,不需再增加所传输的能量｡

当误差放大器输出最高电压时,电流检测比较器的反相输入端为最高电压,被箝位在1V当电流反馈电压达到并开始大于1V是电流检测比较器的输出由低电压转变为高电压,迫使UC3842输出低电位,关断开关管｡这样变换器的最大电流因此而被限制,即最大输入电流限制｡无论变换器的输出正常工作还是“过电流”或短路,流过开关管的电流被限制在:

接下来的问题是,电视机顶盒电源适配器除了可以最大电流限制外,是否可以随时控制正常电流?结论是可以的,这就是电流型控制的最大特点｡

当UC3842控制的变换器工作在稳压状态时,选择输出电压反馈送到UC3842的F端,形成电压闭环反馈｡当反馈电压高于误差放大器同相输人端的基准电压(2.5V)时,误差放大器输出电压下降,送到电流检测比较器的“基准”随之下降｡开关管电流的反馈电压达到这个下降的“基准”值也随之下降｡这样,控制关断开关管的电流值也随之下降,如果当反馈电压低于误差放大器同相输入端的基准电压(2.5V)时,误差放大器的调解过程正好相反,形成了逐周电流控制的目的｡由于每个开关周期的电流都受到控制,因此每个开周期输入向变换器输出传递的能量也受到控制,形成逐周能量控制(有限能量传输)｡误差放大器输出､电流检测与输出脉冲宽度的关系如图10-9所示｡
