PDA麦克风前置放大器电路

在这里我们讨论一下如何设计一款适合PDA采用的麦克风前置放大器,正如上文所述,我们必须明白信源是输入前置放大器的信号。首先,我们必须知道以下信息:
计划采用的麦克风类型
麦克风输出信号电平
麦克风阻抗及指定阻抗的频率
增益规定,有关增益可能受运算放大器的增益带宽积所限制输入信号频率范围
噪声规定
例如某种陶瓷麦克风的技术规格如下:
阻抗:2.2k((以1kHz的频率操作)
输出信号:200(Vpp
音频输入频率范围:100Hz至4kHz
热噪声:2nV/(Hz前置放大器的增益指标:500(非反相),第一级可达5倍增益,第二级可达100倍增益。

我们引用公式1:

PDA麦克风前置放大器电路

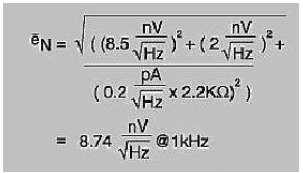

等量输入噪声(EIN)=输入参照噪声总量()×输入频率范围

PDA麦克风前置放大器电路

输出噪声=等量输入噪声×增益=545.81nV×5=2.73uV(适用于1级增益)或545.81nV×100=54.58uV(适用于2级增益)。

两个放大级的输出噪声总量

电源适配器供电设计

1伏输出电压的信噪比电平=20×log(1V÷54.58uV)≈85.3dB电路输出噪声总量大约是每一噪声源均方根的平均均方值总和的平方根,此外输出噪声通常绝大部分来自噪声量最大的信源。
实际电路如图2所示。
电源适配器供电设计

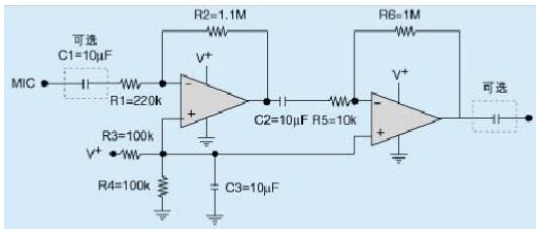

图2MIC前置放大器电路图

请注意,这款电路只适用于单电源适配器供电的设计,其中输入及输出电容器(C1及C4)只是选项,工程师可根据实际情况考虑选用。适用与否取决于用户系统的输入与输出如何连接。若麦克风输出设有直流补偿,那么便需要增设C1输入电容器,以便阻塞直流电信号。输出电容器也可发挥相同的作用。
目前市场上出售的麦克风大部分以2k(左右的高阻抗麦克风以及只有几百(的低阻抗麦克风为主,这两类麦克风都可采用上述前置放大器设计。高阻抗高输出麦克风前置放大器较为简单,可以采用非反相或反相放大器配置。由于其频率响应较为平坦,因此无需特别加以均衡,而且输入电平较大,放大器对噪声的要求很低,但高阻抗麦克风对来历不明的噪声及磁场极为敏感。低阻抗低输出麦克风前置放大器也可采用非反相或反相放大器将输入信号放大,频率响应及均衡等方面的要求都与高阻抗高输出的前置放大器大致相同。如果麦克风的输出电平较低,工程师必须注意选用低噪声的运算放大器。如性能较好的低噪声运算放大器应该产生较低的输入参照电压噪声,而且噪声不应超过10nV/((Hz)。

运算放大器电路中固有噪声的分析与测量
我们可将噪声定义为电子系统中任何不需要的信号。噪声会导致音频信号质量下降以及精确测量方面的错误。板级与系统级电子设计工程师希望能确定其设计方案在最差条件下的噪声到底有多大,并找到降低噪声的方法以及准确确认其设计方案可行性的测量技术。噪声包括固有噪声及外部噪声,这两种基本类型的噪声均会影响电子电路的性能。外部噪声来自外部噪声源,典型例子包括数字交换、60Hz噪声以及电源适配器交换等。固有噪声由电路元件本身生成,最常见的例子包括宽带噪声、热噪声以及闪烁噪声等。
