电源适配器陶瓷电容器的可耗散功率

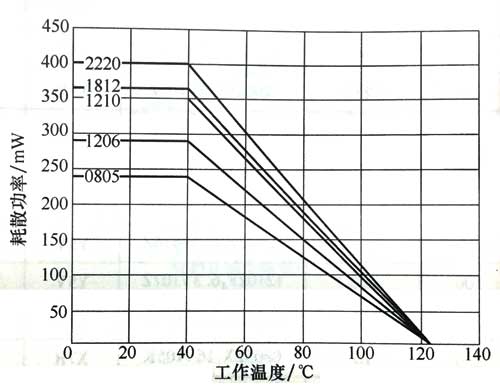

        一般电源适配器陶瓷贴片电容器多限制在35℃温升以下｡图8-25所示为各种规格的贴片陶瓷电容器的额定耗散功率｡

        从图8-25中可以看到,在40℃以下,各种封装规格的贴片陶瓷电容器的耗散功率分别为0805:240mW;1206:290mW;1210:350mW;1812:365mW;2220:400mW｡在+125℃所有的陶瓷电容器的耗散功率下降到零,在+40℃-+125℃之间,耗散功率线性下降｡与此同时,所允许的温升也随之下降;当环境温度达到125Ω时,就不允许有任何的耗散功率,也不允许有任何温升｡

各种规格的贴片陶瓷电容器的额定耗散功率

        这样,电源适配器对于Ⅱ类介质陶瓷电容器用滤波､旁路时允许流过的纹波电流可以近似的用耗散功率处以该电源适配器陶瓷电容器的ESR后开平方即得到允许的有效值电流｡例如1210封装的陶瓷电容器,其ESR为20m(工作温度为25℃)｡查得允许耗散功率为160mW,算得允许流过纹波电流为2.83A;如果是10m1,则可以允许流过约4A的纹波电流,这个电流值要比聚合物电解电容器允许流过的电流还大｡而在85℃温度环境下,所允许的耗散功率要下降到100mW､130mW､155mW､175mW､180mW｡约为常温的40%｡电源适配器所允许的纹波电流大致为常温的64%｡这样,同样是1210封装的刚瓷贴片电容器所允许流过的纹波电流在ESR分别为20m和10m们时为1.84A和2.6A,也大于同环境温度下的聚合物电解电容器｡

        现在的大电容量电源适配器陶瓷电容器的数据中大多没有ESR和额定纹波电流承受能力的数据,而且不同的制造商､不同规格的产品,其ESR也会有所不同,这使得在应用大电容量网瓷贴片电容器时无法正确判断陶瓷贴片电容器的工作状态,特别是工作温度｡这时电源适配器陶瓷贴片电容器在数据方面需要改进的｡
