电源适配器尖峰电压的选择

 开关管电压波形中的峰值电压部分产生的原因是变压器的漏感释放储能过程在开关管上产生尖峰电压,这个尖峰电压的幅值取决于变压器的漏感和位电路的箱位能力｡在折中各种条件的状态下,开关管电压波形的尖峰电压部分如下

  1)国际通用电压在110V电流断续条件下的尖峰电压:在这种条件下开关管的峰值电压部分约100-150V

  2)20V电源适配器电流断续条件下的尖峰电压:在这种条件下,尖峰电压大概100-150V

  3)电源适配器带有功率因数校正时的峰值电压:在这种工作状态下,变压器产生的尖峰电压并不

  定就按比例增加,达到200V甚至更高,有可能在150V或稍多一点。

电压裕量

  电源适配器在选择开关管的耐压时除了上述三个参数外,还要留有一个电压裕量,对于220V交流电压供电的反激式电源适配器,需要留约50V的安全裕量｡

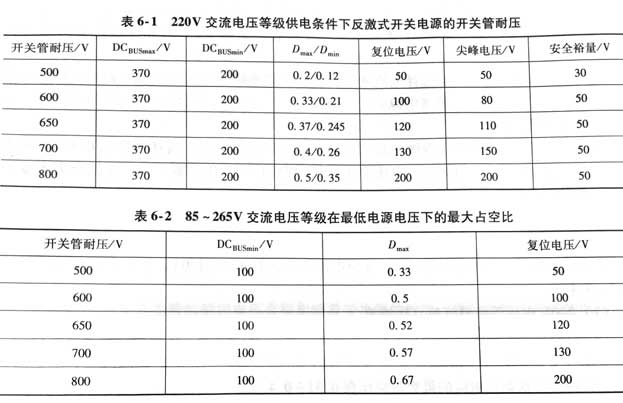

综合上述因素，在不同的供电条件下反激式电源适配器的开关管耐压见表

从表中看到，尽管可以选择耐压为500V的MOSFET，但是复位电压仅能选择50V左右，而且对尖峰电压的要求也是很严格的，仅仅为50V，所能留下的安全裕量仅剩下30V。在220V的电压下限（176V）时的整流输出电压可能为200V，对应的最大占空比仅仅为0.2，然而在最高电源电压时，由于复位电压不变，对应的占空比仅为0.12，如此小的占空比肯定不是一个成功的设计方案。因此选择价格相对便宜的耐压为500V的MOSFET虽然可以，但是设计制作出来的电源效率相对较低。

选择600V耐压的MOSFET结果会好得多，最高电源适配器电压时的占空比可以达到0。21如果选择耐压为800V的MOSFET，可以得到一个相对最好的结果。这时，即使在最高电源电压下，占空比仍可以达到0。35，这将是一个很好的结果。如果是85~265V交流电压等级（110V电流连续）的工作条件下在最高电源电压下的占空比与表6-1相同。表6-1中的最大占空比为电流临界状态的数据，即交流电压176V。在交流电源电压为85V时对应的占空比将会更大，见表62。很显然，开关管的耐压超过600V时，优化的选择会使得最低交流电源电压的占空比大于50%，如果选用峰值电流型控制C，则需要斜波补偿，或者选用电压控制型LC，在辅之以峰值电流限制功能。
