TNY256的典型应用与设计要点

型应用
由TNY256构成的9V、5.5WAC/DC电源适配器电路如图3所示。该电源适配器电路共使用三片集成电路:IC1(TNY256P)、光耦合器IC2(SFH615—2)、可调式精密并联稳压器IC3(TL431C)。FR为熔断电阻器。85~265V交流电经过整流滤波后,得到直流高压VI。由电感L1、阻尼电阻R1和滤波电容C1、C2构成高频干扰滤波器。漏极钳位保护电路由R2、C3和VD5组成。高频变压器选用EE16型铁氧体磁芯。二次电压通过VD6、C6、C7、L2和C8整流滤波后,获得+9V、0.61A的输出。VD6采用MBR360型3A/70V的肖特基二极管。
电源适配器输出电压VO由R5、R6设定。取R5=26.1kΨ、R6=10kΨ时不难算出,VO=9.0V。R4可为TL431C提供偏置电流。当VO因某种原因而发生变化时,TL431C就自动调整K点电位,通过光耦去改变EN/UV端的电流,进而调节占空比,使VO趋于稳定,达到稳压目的。C4为旁路电容,C5是安全电容。

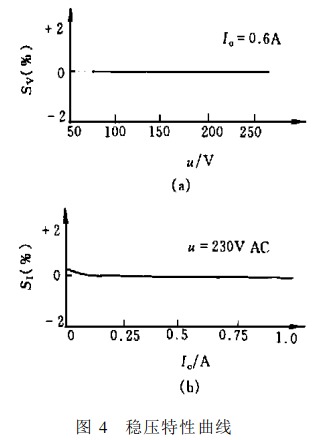

实测该开关电源适配器的效率达82%,电源适配器最大输出电流IO=1A。其稳压特性曲线如图4所示。由图可见,在正常使用范围内其电压调整率(SV)和负载调整率(SI)均低于±0.2%,可以同线性稳压器相媲美,而电源效率提高近一倍。
电源适配器电路图,电源适配器设计要点
设计要点
使用NTY256设计小功率开关电源的步骤如下:首先根据所需最大输出功率P′OM来选择合适的芯片,要求芯片最大输出功率POM>P′OM,保证留有一定余量;然后根据P′OM、u(或VI)、VO等参数设计高频变压器;进而确定漏级保护电路和使能端外部电源适配器控制电路的构成;最后选择输出电路中的超快恢复二极管或肖特基二极管,要求管子必须能承受开关电源的短路电流。NTY256系列在中等负载或轻载下工作时会跳过一些时钟周期,这容易使高频变压器产生噪声干扰。为减小此干扰,宜选磁通密度小于0.3T的磁芯材料。
电源适配器电路图,电源适配器设计要点
在设计印制板时连接输入滤波、Tiny Switch回路的铜箔面积应尽量小,电源适配器安全电容要直接焊在一次接地端与二次返回端之间。电源适配器连接二次线圈、输出级整流管和滤波电容的回路面积应尽量小,但整流管焊盘附近的铜箔还要足够大,以确保电源适配器在输出短路时能将整流管的热量及时散发掉。DIP—8封装的TNY256P芯片是靠铜箔接地并起到散热作用的。
电源适配器铜箔面积要足够大,才能散热良好。
