TNY256单片开关电源的原理与应用

TNY256系列为目前国际上新开发的微型单片开关电源集成电路,它适合制作高效率、低成本、19W以下的微型化开关电源适配器,可广泛用于待机电源适配器和高档家电中。介绍了其性能特点、工作原理及典型应用。

TNY256系列是美国PowerIntegrations公司继TinySwitch之后,于1999年新推出的一种四端单片开关电源。它不仅继承了TinySwitch系列高效、小功率、低成本的优点,还在电源适配器内部电路及功能上做了重要改进,使输出功率得到显著提高,保护功能也更加完善。该系列产品适用于微机待机电源适配器、手机电池充电器和AC/DC电源适配器。
TNY256单片开关电源的原理与应用TNY256单片开关电源的原理与应用
1.TNY256系列的性能特点

TNY256系列包括TNY256P、TNY256G、TNY256Y三种型号,具有如下特点:
(1)以TNY256Y为例,在230V±15%交流固定电压输入时,电源适配器最大输出功率可达19W,在85~265V宽范围交流电压输入时为11W,比TNY255分别提高了90%和69%,为设计较大功率的低成本开关电源提供了便利条件。
(2)与TinySwitch相比,它增加了自动重起动计数器和输入欠压检测电路。一旦发生输出短路、控制环开路或掉电故障,均能保护芯片不受损坏。
(3)将TinySwitch的使能端(EN)改为双功能引出端“使能/欠压端”(EN/UV)。正常工作时由此端控制内部功率MOSFET的通断。该端还可用于输入欠压检测。

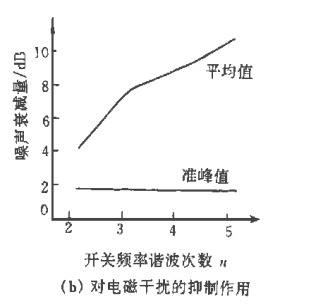

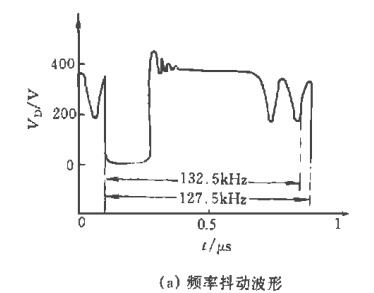

(4)新增加了开关频率抖动(frequencyjitter-ing)功能。开关频率为100kHz,而频率抖动范围是132.5~127.5kHz,抖动量为5kHz。频率抖动波形如图1a所示。由图1b可见,利用此功能可显著减小噪声干扰,并且噪声谐波次数愈高,抑制作用愈明显。例如对五次谐波噪声平均值的衰减量可达10dB以上。
TNY256单片开关电源的原理与应用
2.TNY256的工作原理

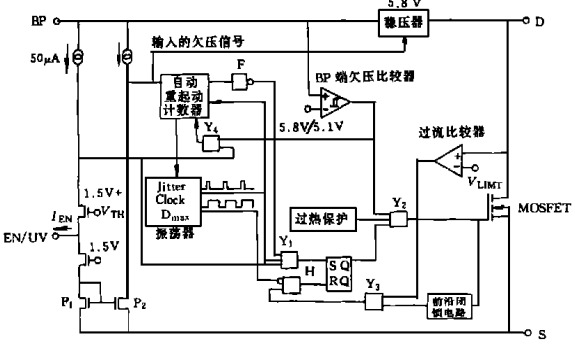

TNY256的功能框图如图2所示。主要包括电源适配器振荡器、5.8V稳压器、使能检测与逻辑电路、开/关控制器与输出级、上电/掉电功能电路、欠压、过流及过热保护电路、自动重起动计数器七部分。芯片内部有完整的振荡电路,能产生时钟信号(Clock)和最大占空比信号(Dmax)。5.8V稳压器的输入端接漏极电压VD,输出端接旁路电容CBP。

当功率MOSFET关断时,电源适配器5.8V稳压器就对CBP充电,使VBP=5.8V。在功率MOSFET导通时,改在电源适配器CBP上储存的电能向芯片供电。使能端的关断电流为50μA。当从EN/UV端流出电流IEN=50μA时,RS触发器置零,Q=0,关闭主控门Y2,MOSFET不工作;IEN<40μA时,MOSFET要经过10~14μs的延迟时间才工作在开关状态,并且输出波形与Dmax波形反相。使能端的电压VEN≈1.5V(典型值)。在每个时钟信号的上升沿(即每个周期的开始时刻),对使能检测电路的输出进行取样。开/关控制器和输出级主要包括RS触发器、门电路(与门Y1~Y3、或门H)、MOSFET。其中,Y2为主控门。若在EN/UV端与VI之间接一只2MΨ电阻,就能禁止重起动,并能检测VI是否欠压,电源适配器一旦直流输入电压VI<100V时,电源适配器自动重起动计数器就停止计数,功率MOSFET不工作,可起到保护作用。
