PS052300-DY型电源适配器电路简析及维修

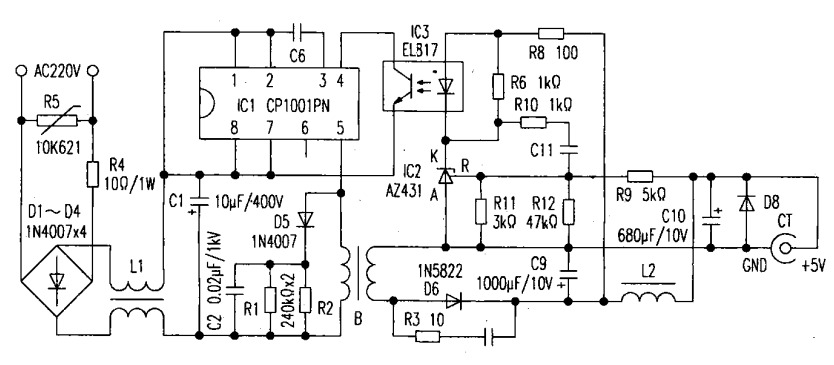

电脑上网需要用“猫”，大亚科技DBl08-GADSL MODEM即是其中机型之一。此“猫”工作所需电源是由一只外设小型电源适配器提供。因日常上网频繁、电源适配器连续供电时间较长，所以适配器较易出现毛病，为维修而测绘其实物电路如附图所示，并作简单分析。

一、电源适配器工作电路原理
由图可见，该电源是开关电源类型电路，工作时，交流220V电源经R4限流、D1～D4桥路整流，由L1共模线圈双向抑制干扰、C1滤波，形成直流300V左右电压。经由高频变压器B初级线圈，给开关电源适配器专用芯片ICl供电。ICl集成块内具有振荡、误差比较补偿、驱动输出等电源适配器功能电路。ICl⑤脚为总输出驱动端，并由此通过高频变压器B感应，在其次级电源适配器侧感应出高频低电压。
初级线圈上D5、R1(R3)、C2为吸收开关电源适配器电路工作时产生的反峰脉冲，以保护集成块IC1。
B次级感应的高频低电压，经D6、C9～C16、L2等元件及电路整流滤波，变为直流低电压输出到插头CT给“猫”供电。在低压一侧，设有由精密稳压IC2与R8-R12等元件构成的电压取样、反馈电源适配器稳压控制电路。当CT端输出电压偏离5V正常值时，IC2所串接光电耦合器IC3内的发光管回路电流产生变化，IC3光电管c极接在IC1④脚专设的反馈功能端上，立即将此取样信号与内部之基准电路作比较，自动控制并调整ICl⑤脚外接回路上的电流量，以达到自动校准输出，使得低压一侧保持稳定5V输出。

二、电源适配器故障维修
[例1]+5V电源适配器低压无输出。
经检查，电阻R4变色，用万用表测量R4呈断路状态。测C2两端未见有短路现象，查ICl各脚无异常，更换R4后通电一试，适配器工作正常。分析R4损坏原因是由于适配器体积小且又全密封、散热不好，长久连续使用导致R4损坏。为可靠，可将R4改为2W。
[例2]+5V电压电源适配器输出不稳。
电源适配器低压端有电，说明高压侧电路基本正常。排查低压一侧电路中，D6整流二极管很烫手。分析其可能存在轻微反向漏电现象。将其更换后+5V电源适配器输出电压恢复了稳定。
