无线电话机因使用方便,越来越受到人们的青睐。但由于无线电话座机需要外接电源为其供电,所以停电时无线电话的子机就无法使用。这里介绍的无线电话后备电源适配器装置,可以解决此问题。

工作原理

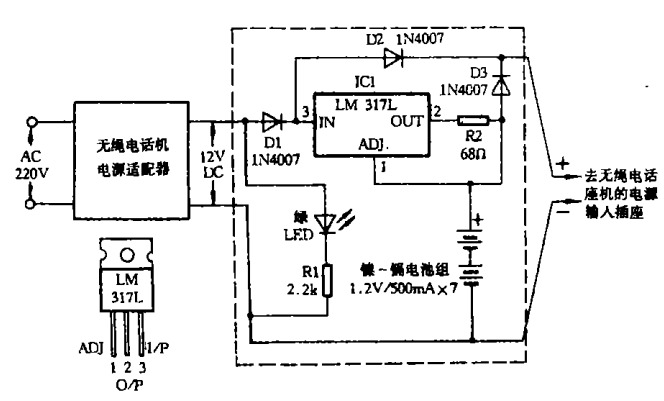

如图所示整个电路由无线电话机电源适配器及后备电源部分组成。市电正常时电源适配器输出的12V电源适配器经二极管Dl、DZ向无线电话座机供电。LED和Rl构成电源适配器指示电路。二极管D3此时处于反偏截状态。同时由三端稳压器ICI(LM317)、RZ组成的恒流源电路对后备源镍一锡电池组进行充电。充电电流为I充=1.25/RZ+50协A。停电时,Dl、DZ截止,D3导通,镍一福电池组通过D3向无线电话座机供电。从而实现后备电源适配器自动切换、无线电话座机不间断供电。
该电源适配器电路制作简单,无需调试即可工作。镍一锡电池组应选择质量可靠的正品以保证使用效果。对于不同的电池组,调节RZ的阻值可获得不同的充电电流,但应考虑长期充电的影响,电流不宜太大、以免损坏电池组。如空间允许,整个电路(虚线框内)可直接装在电源适配器盒内。
简易无线电话后备电源

此法简单易行,但选用镍锅电池不妥。
因镍福电池存在记忆效应,充电不当将很快使电池失效。故应选用镍氢电池。
