电源适配器EMI的高频等效电路

直流反激电源适配器的高频EMI等效推导


原边MOSFET交流电压分量单独作用下的差模EMI等效电路从
从差模EMI在高频段的等效电路可知,差模等效电路的EMI源除了和MOSFET电压波形、激磁电感、滤波电容的ESR有关外,还与电源适配器变压器、输入滤波电容和引线的其他寄生参数有关。这与在低频段时有很大的差别,同样的EMI阻抗也与低频段有很大的差别。

(1)电源适配器-B原边MOSFET交流电压分量单独作用下的共模EMI等效电路

原边MOSFET交流电压分量单独作用下的共模EMI等效电路
从共模EMI在高频段的等效电路可知,共模等效电路的EMI源除了和电压波形、MOSFET漏极与散热器之间的电容有关外,还与变压器的层间电容、二极管阴极与散热器之间的电容及滤波电容的寄生参数与引线电感等有关。这与在低频段时有很大的差别,同样的EMI阻抗也与低频段有很大的区别。

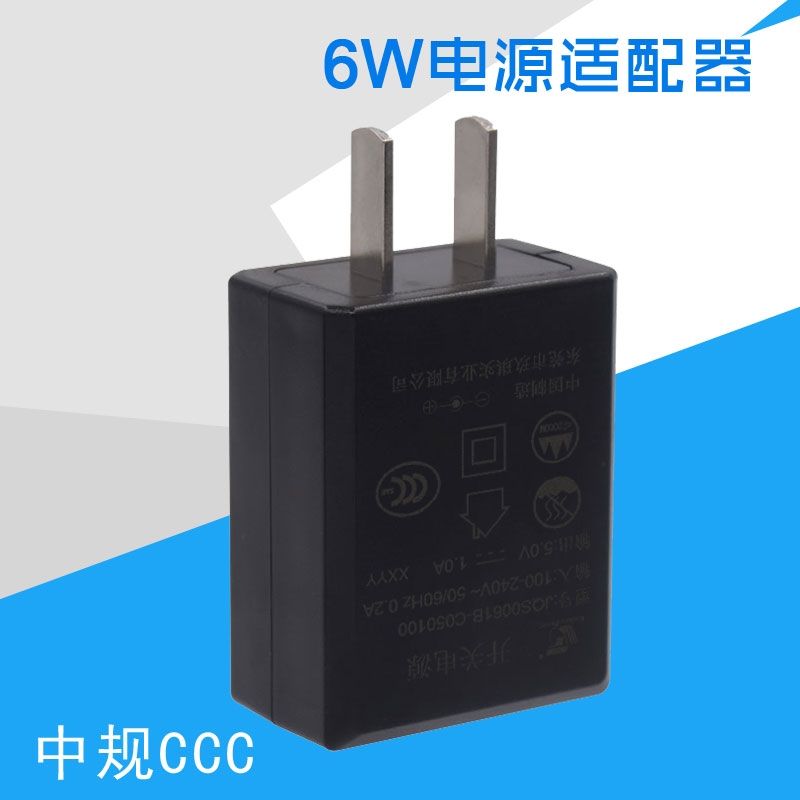

(2):6w电源适配器副边二极管交流电流分量单独作用下的EMI等效电路

副边二极管交流分量单独作用下的共模EMI的等效电路

从共模EMI在高频段的等效电路可知,共模等效电路的EMI源除了和副边二极管电流波形有关外,还与变压器的层间电容、二极管阴极与散热器之间的电容及滤波电容的寄生参数和引线电感有关。这与在低频段时(可看成无共模路径)有很大的差别。


电源适配器开关变换器的时变因素与非线性因素主要是由开关元件导致的。为了使变换器的等效电路成为线性电路,开关元件平均模型法采取了对开关元件直接进行分析的方法。

首先对电源适配器开关元件的电压或电流变量在一个开关周期内求平均,并用以该平均变量为参数的受控源代替开关元件,得到等效的平均参数电路。平均参数等效电路消除了变量波形中因开关动作引起的脉动,即消除了时变因素,但仍然是一个非线性电路。这样的电路由于同时包含了直流分量与交流分量的作用,称为大信号等效电路。

其次,若使大信号等效电路中的各平均变量均等于其对应的直流分量,同时考虑到电源适配器直流电路中稳态时电感相当于短路、电容相当于开路,可以得到变换器的直流等效电路,直流等效电路为线性电路;若使大信号等效电路中的各平均变量分解为相应的直流分量与交流小信号分量之和,即分离扰动,并忽略小信号分量的乘积项(即二阶微小量)使其线性化,再剔除各变量中的直流量,可以得到变换器的小信号等效电路,小信号等效电路也为线性电路。可见,开关元件平均模型法的指导思想仍然是求平均、分离扰动和线性化。


文章转载自网络,如有侵权,请联系删除。
